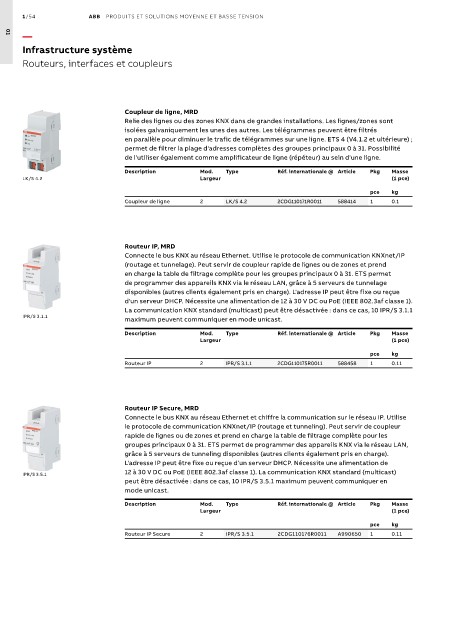

1/54 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
01
Infrastructure système

Routeurs, interfaces et coupleurs

Coupleur de ligne, MRD
Relie des lignes ou des zones KNX dans de grandes installations. Les lignes/zones sont
isolées galvaniquement les unes des autres. Les télégrammes peuvent être filtrés
en parallèle pour diminuer le trafic de télégrammes sur une ligne. ETS 4 (V4.1.2 et ultérieure) ;
permet de filtrer la plage d'adresses complètes des groupes principaux 0 à 31. Possibilité
de l'utiliser également comme amplificateur de ligne (répéteur) au sein d'une ligne.

Description Mod. Type Réf. internationale @ Article Pkg Masse
LK/S 4.2 Largeur (1 pce)
pce kg
Coupleur de ligne 2 LK/S 4.2 2CDG110171R0011 588414 1 0.1

Routeur IP, MRD
Connecte le bus KNX au réseau Ethernet. Utilise le protocole de communication KNXnet/IP
(routage et tunnelage). Peut servir de coupleur rapide de lignes ou de zones et prend
en charge la table de filtrage complète pour les groupes principaux 0 à 31. ETS permet
de programmer des appareils KNX via le réseau LAN, grâce à 5 serveurs de tunnelage
disponibles (autres clients également pris en charge). L'adresse IP peut être fixe ou reçue
d'un serveur DHCP. Nécessite une alimentation de 12 à 30 V DC ou PoE (IEEE 802.3af classe 1).
La communication KNX standard (multicast) peut être désactivée : dans ce cas, 10 IPR/S 3.1.1
IPR/S 3.1.1
maximum peuvent communiquer en mode unicast.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
Routeur IP 2 IPR/S 3.1.1 2CDG110175R0011 588458 1 0.11

Routeur IP Secure, MRD
Connecte le bus KNX au réseau Ethernet et chiffre la communication sur le réseau IP. Utilise
le protocole de communication KNXnet/IP (routage et tunneling). Peut servir de coupleur
rapide de lignes ou de zones et prend en charge la table de filtrage complète pour les
groupes principaux 0 à 31. ETS permet de programmer des appareils KNX via le réseau LAN,
grâce à 5 serveurs de tunneling disponibles (autres clients également pris en charge).
L'adresse IP peut être fixe ou reçue d'un serveur DHCP. Nécessite une alimentation de
IPR/S 3.5.1 12 à 30 V DC ou PoE (IEEE 802.3af classe 1). La communication KNX standard (multicast)
peut être désactivée : dans ce cas, 10 IPR/S 3.5.1 maximum peuvent communiquer en
mode unicast.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
Routeur IP Secure 2 IPR/S 3.5.1 2CDG110176R0011 A990650 1 0.11
