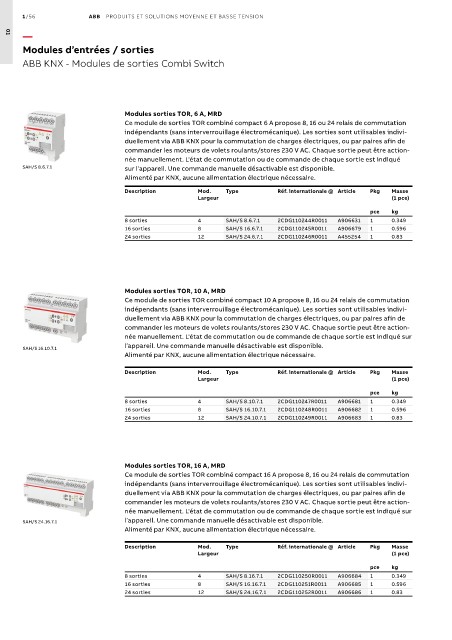

Page 90 - Les indispensables 2021

1/56 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
01
Modules d’entrées / sorties

ABB KNX - Modules de sorties Combi Switch

Modules sorties TOR, 6 A, MRD
Ce module de sorties TOR combiné compact 6 A propose 8, 16 ou 24 relais de commutation
indépendants (sans interverrouillage électromécanique). Les sorties sont utilisables indivi-
duellement via ABB KNX pour la commutation de charges électriques, ou par paires afin de
commander les moteurs de volets roulants/stores 230 V AC. Chaque sortie peut être action-
née manuellement. L'état de commutation ou de commande de chaque sortie est indiqué
SAH/S 8.6.7.1 sur l’appareil. Une commande manuelle désactivable est disponible.
Alimenté par KNX, aucune alimentation électrique nécessaire.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
8 sorties 4 SAH/S 8.6.7.1 2CDG110244R0011 A906631 1 0.349
16 sorties 8 SAH/S 16.6.7.1 2CDG110245R0011 A906679 1 0.596
24 sorties 12 SAH/S 24.6.7.1 2CDG110246R0011 A455254 1 0.83

Modules sorties TOR, 10 A, MRD
Ce module de sorties TOR combiné compact 10 A propose 8, 16 ou 24 relais de commutation
indépendants (sans interverrouillage électromécanique). Les sorties sont utilisables indivi-
duellement via ABB KNX pour la commutation de charges électriques, ou par paires afin de
commander les moteurs de volets roulants/stores 230 V AC. Chaque sortie peut être action-
née manuellement. L'état de commutation ou de commande de chaque sortie est indiqué sur
l’appareil. Une commande manuelle désactivable est disponible.
SAH/S 16.10.7.1
Alimenté par KNX, aucune alimentation électrique nécessaire.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
8 sorties 4 SAH/S 8.10.7.1 2CDG110247R0011 A906681 1 0.349
16 sorties 8 SAH/S 16.10.7.1 2CDG110248R0011 A906682 1 0.596
24 sorties 12 SAH/S 24.10.7.1 2CDG110249R0011 A906683 1 0.83

Modules sorties TOR, 16 A, MRD
Ce module de sorties TOR combiné compact 16 A propose 8, 16 ou 24 relais de commutation
indépendants (sans interverrouillage électromécanique). Les sorties sont utilisables indivi-
duellement via ABB KNX pour la commutation de charges électriques, ou par paires afin de
commander les moteurs de volets roulants/stores 230 V AC. Chaque sortie peut être action-
née manuellement. L'état de commutation ou de commande de chaque sortie est indiqué sur
SAH/S 24.16.7.1 l’appareil. Une commande manuelle désactivable est disponible.
Alimenté par KNX, aucune alimentation électrique nécessaire.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
8 sorties 4 SAH/S 8.16.7.1 2CDG110250R0011 A906684 1 0.349
16 sorties 8 SAH/S 16.16.7.1 2CDG110251R0011 A906685 1 0.596
24 sorties 12 SAH/S 24.16.7.1 2CDG110252R0011 A906686 1 0.83
