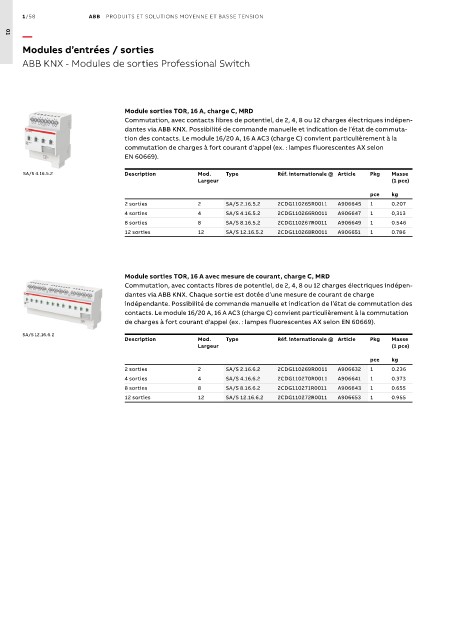

Page 92 - Les indispensables 2021

1/58 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
01
Modules d’entrées / sorties

ABB KNX - Modules de sorties Professional Switch

Module sorties TOR, 16 A, charge C, MRD
Commutation, avec contacts libres de potentiel, de 2, 4, 8 ou 12 charges électriques indépen-
dantes via ABB KNX. Possibilité de commande manuelle et indication de l’état de commuta-
tion des contacts. Le module 16/20 A, 16 A AC3 (charge C) convient particulièrement à la
commutation de charges à fort courant d'appel (ex. : lampes fluorescentes AX selon
EN 60669).

SA/S 4.16.5.2 Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
2 sorties 2 SA/S 2.16.5.2 2CDG110265R0011 A906645 1 0.207
4 sorties 4 SA/S 4.16.5.2 2CDG110266R0011 A906647 1 0,313
8 sorties 8 SA/S 8.16.5.2 2CDG110267R0011 A906649 1 0.546
12 sorties 12 SA/S 12.16.5.2 2CDG110268R0011 A906651 1 0.786

Module sorties TOR, 16 A avec mesure de courant, charge C, MRD
Commutation, avec contacts libres de potentiel, de 2, 4, 8 ou 12 charges électriques indépen-
dantes via ABB KNX. Chaque sortie est dotée d’une mesure de courant de charge
indépendante. Possibilité de commande manuelle et indication de l’état de commutation des
contacts. Le module 16/20 A, 16 A AC3 (charge C) convient particulièrement à la commutation
de charges à fort courant d'appel (ex. : lampes fluorescentes AX selon EN 60669).
SA/S 12.16.6.2
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
2 sorties 2 SA/S 2.16.6.2 2CDG110269R0011 A906632 1 0.236
4 sorties 4 SA/S 4.16.6.2 2CDG110270R0011 A906641 1 0.373
8 sorties 8 SA/S 8.16.6.2 2CDG110271R0011 A906643 1 0.655
12 sorties 12 SA/S 12.16.6.2 2CDG110272R0011 A906653 1 0.955
