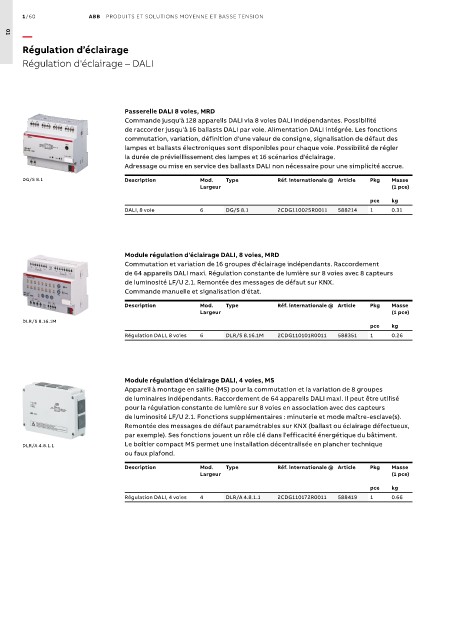

Page 94 - Les indispensables 2021

1/60 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
01
Régulation d’éclairage

Régulation d'éclairage – DALI

Passerelle DALI 8 voies, MRD
Commande jusqu'à 128 appareils DALI via 8 voies DALI indépendantes. Possibilité
de raccorder jusqu'à 16 ballasts DALI par voie. Alimentation DALI intégrée. Les fonctions
commutation, variation, définition d'une valeur de consigne, signalisation de défaut des
lampes et ballasts électroniques sont disponibles pour chaque voie. Possibilité de régler
la durée de prévieillissement des lampes et 16 scénarios d'éclairage.
Adressage ou mise en service des ballasts DALI non nécessaire pour une simplicité accrue.
DG/S 8.1 Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
DALI, 8 voie 6 DG/S 8.1 2CDG110025R0011 588214 1 0.31

Module régulation d'éclairage DALI, 8 voies, MRD
Commutation et variation de 16 groupes d'éclairage indépendants. Raccordement
de 64 appareils DALI maxi. Régulation constante de lumière sur 8 voies avec 8 capteurs
de luminosité LF/U 2.1. Remontée des messages de défaut sur KNX.
Commande manuelle et signalisation d'état.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
DLR/S 8.16.1M
pce kg
Régulation DALI, 8 voies 6 DLR/S 8.16.1M 2CDG110101R0011 588351 1 0.26

Module régulation d'éclairage DALI, 4 voies, MS
Appareil à montage en saillie (MS) pour la commutation et la variation de 8 groupes
de luminaires indépendants. Raccordement de 64 appareils DALI maxi. Il peut être utilisé
pour la régulation constante de lumière sur 8 voies en association avec des capteurs
de luminosité LF/U 2.1. Fonctions supplémentaires : minuterie et mode maître-esclave(s).
Remontée des messages de défaut paramétrables sur KNX (ballast ou éclairage défectueux,
par exemple). Ses fonctions jouent un rôle clé dans l'efficacité énergétique du bâtiment.
DLR/A 4.8.1.1 Le boîtier compact MS permet une installation décentralisée en plancher technique
ou faux plafond.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
Régulation DALI, 4 voies 4 DLR/A 4.8.1.1 2CDG110172R0011 588419 1 0.66
