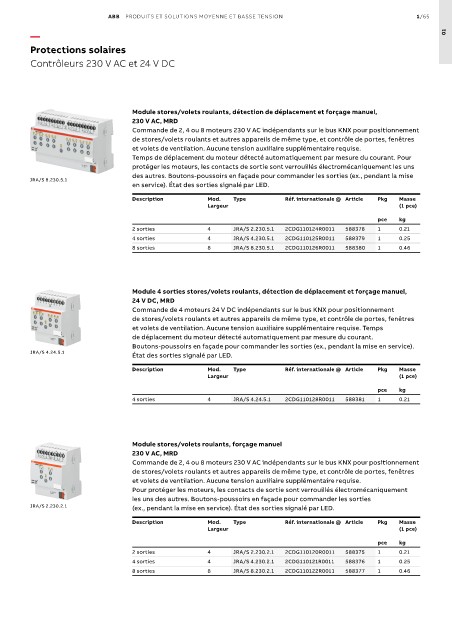

Page 99 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 1/65

— 01
Protections solaires

Contrôleurs 230 V AC et 24 V DC

Module stores/volets roulants, détection de déplacement et forçage manuel,
230 V AC, MRD
Commande de 2, 4 ou 8 moteurs 230 V AC indépendants sur le bus KNX pour positionnement
de stores/volets roulants et autres appareils de même type, et contrôle de portes, fenêtres
et volets de ventilation. Aucune tension auxiliaire supplémentaire requise.
Temps de déplacement du moteur détecté automatiquement par mesure du courant. Pour
protéger les moteurs, les contacts de sortie sont verrouillés électromécaniquement les uns
des autres. Boutons-poussoirs en façade pour commander les sorties (ex., pendant la mise
JRA/S 8.230.5.1
en service). État des sorties signalé par LED.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
2 sorties 4 JRA/S 2.230.5.1 2CDG110124R0011 588378 1 0.21
4 sorties 4 JRA/S 4.230.5.1 2CDG110125R0011 588379 1 0.25
8 sorties 8 JRA/S 8.230.5.1 2CDG110126R0011 588380 1 0.46

Module 4 sorties stores/volets roulants, détection de déplacement et forçage manuel,
24 V DC, MRD
Commande de 4 moteurs 24 V DC indépendants sur le bus KNX pour positionnement
de stores/volets roulants et autres appareils de même type, et contrôle de portes, fenêtres
et volets de ventilation. Aucune tension auxiliaire supplémentaire requise. Temps
de déplacement du moteur détecté automatiquement par mesure du courant.
Boutons-poussoirs en façade pour commander les sorties (ex., pendant la mise en service).
JRA/S 4.24.5.1
État des sorties signalé par LED.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
4 sorties 4 JRA/S 4.24.5.1 2CDG110128R0011 588381 1 0.21

Module stores/volets roulants, forçage manuel
230 V AC, MRD
Commande de 2, 4 ou 8 moteurs 230 V AC indépendants sur le bus KNX pour positionnement
de stores/volets roulants et autres appareils de même type, et contrôle de portes, fenêtres
et volets de ventilation. Aucune tension auxiliaire supplémentaire requise.
Pour protéger les moteurs, les contacts de sortie sont verrouillés électromécaniquement
les uns des autres. Boutons-poussoirs en façade pour commander les sorties
JRA/S 2.230.2.1 (ex., pendant la mise en service). État des sorties signalé par LED.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
2 sorties 4 JRA/S 2.230.2.1 2CDG110120R0011 588375 1 0.21
4 sorties 4 JRA/S 4.230.2.1 2CDG110121R0011 588376 1 0.25
8 sorties 8 JRA/S 8.230.2.1 2CDG110122R0011 588377 1 0.46
