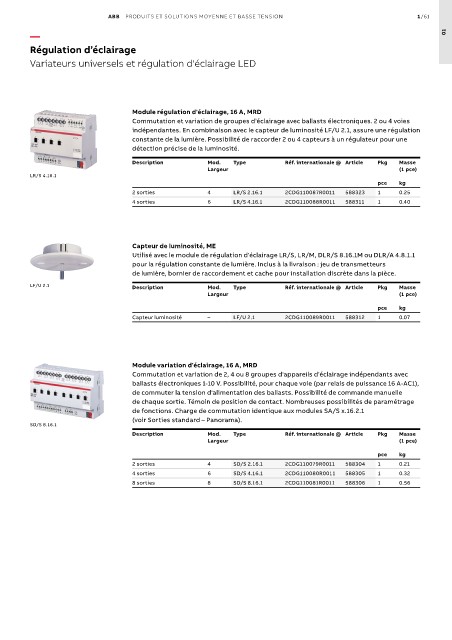

Page 95 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 1/61

— 01
Régulation d’éclairage

Variateurs universels et régulation d'éclairage LED

Module régulation d'éclairage, 16 A, MRD
Commutation et variation de groupes d'éclairage avec ballasts électroniques. 2 ou 4 voies
indépendantes. En combinaison avec le capteur de luminosité LF/U 2.1, assure une régulation
constante de la lumière. Possibilité de raccorder 2 ou 4 capteurs à un régulateur pour une
détection précise de la luminosité.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
LR/S 4.16.1
pce kg
2 sorties 4 LR/S 2.16.1 2CDG110087R0011 588323 1 0.25
4 sorties 6 LR/S 4.16.1 2CDG110088R0011 588311 1 0.40

Capteur de luminosité, ME
Utilisé avec le module de régulation d'éclairage LR/S, LR/M, DLR/S 8.16.1M ou DLR/A 4.8.1.1
pour la régulation constante de lumière. Inclus à la livraison : jeu de transmetteurs
de lumière, bornier de raccordement et cache pour installation discrète dans la pièce.
LF/U 2.1 Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Capteur luminosité – LF/U 2.1 2CDG110089R0011 588312 1 0.07

Module variation d'éclairage, 16 A, MRD
Commutation et variation de 2, 4 ou 8 groupes d'appareils d'éclairage indépendants avec
ballasts électroniques 1-10 V. Possibilité, pour chaque voie (par relais de puissance 16 A-AC1),
de commuter la tension d'alimentation des ballasts. Possibilité de commande manuelle
de chaque sortie. Témoin de position de contact. Nombreuses possibilités de paramétrage
de fonctions. Charge de commutation identique aux modules SA/S x.16.2.1
(voir Sorties standard – Panorama).
SD/S 8.16.1
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
2 sorties 4 SD/S 2.16.1 2CDG110079R0011 588304 1 0.21
4 sorties 6 SD/S 4.16.1 2CDG110080R0011 588305 1 0.32
8 sorties 8 SD/S 8.16.1 2CDG110081R0011 588306 1 0.56
