System pro E power

Informations générales

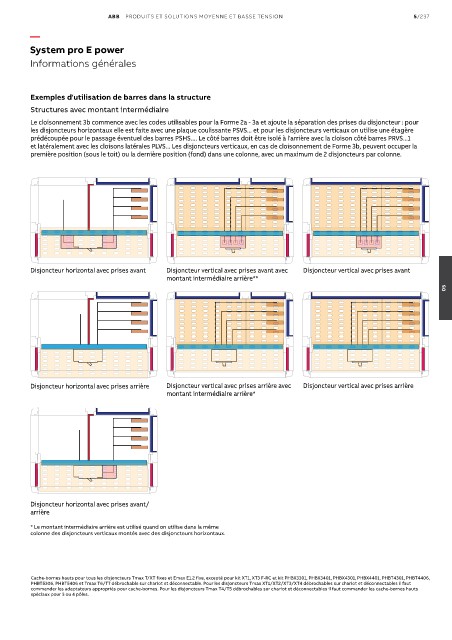

Exemples d'utilisation de barres dans la structure
Structures avec montant intermédiaire
Le cloisonnement 3b commence avec les codes utilisables pour la Forme 2a - 3a et ajoute la séparation des prises du disjoncteur : pour
les disjoncteurs horizontaux elle est faite avec une plaque coulissante PSVS... et pour les disjoncteurs verticaux on utilise une étagère
prédécoupée pour le passage éventuel des barres PSHS.... Le côté barres doit être isolé à l'arrière avec la cloison côté barres PRVS...1
et latéralement avec les cloisons latérales PLVS... Les disjoncteurs verticaux, en cas de cloisonnement de Forme 3b, peuvent occuper la
première position (sous le toit) ou la dernière position (fond) dans une colonne, avec un maximum de 2 disjoncteurs par colonne.

Disjoncteur horizontal avec prises avant Disjoncteur vertical avec prises avant avec Disjoncteur vertical avec prises avant
montant intermédiaire arrière**
05

Disjoncteur horizontal avec prises arrière Disjoncteur vertical avec prises arrière avec Disjoncteur vertical avec prises arrière
montant intermédiaire arrière*

Disjoncteur horizontal avec prises avant/
arrière
* Le montant intermédiaire arrière est utilisé quand on utilise dans la même
colonne des disjoncteurs verticaux montés avec des disjoncteurs horizontaux.

Cache-bornes hauts pour tous les disjoncteurs Tmax T/XT fixes et Emax E1.2 fixe, excepté pour kit XT1, XT3 F-RC et kit PHBX3301, PHBX3401, PHBX4301, PHBX4401, PHBT4301, PHBT4406,
PHBT5306, PHBT5406 et Tmax T6/T7 débrochable sur chariot et déconnectable. Pour les disjoncteurs Tmax XT1/XT2/XT3/XT4 débrochables sur chariot et déconnectables il faut
commander les adaptateurs appropriés pour cache-bornes. Pour les disjoncteurs Tmax T4/T5 débrochables sur chariot et déconnectables il faut commander les cache-bornes hauts
spéciaux pour 3 ou 4 pôles.
