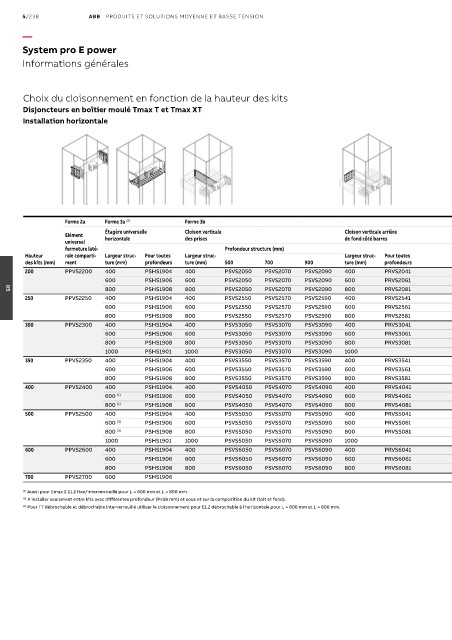

5/238 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—
System pro E power
Informations générales
Choix du cloisonnement en fonction de la hauteur des kits
Disjoncteurs en boîtier moulé Tmax T et Tmax XT
Installation horizontale
P0 P1 P2
Forme 2a Forme 3a (2) Forme 3b
Étagère universelle Cloison verticale Cloison verticale arrière Cloison verticale
Elément (3)
universel horizontale des prises de fond côté barres latérale
fermeture laté- Profondeur structure (mm) Profondeur structure (mm)
Hauteur rale comparti- Largeur struc- Pour toutes Largeur struc- Largeur struc- Pour toutes Largeur
des kits (mm) ment ture (mm) profondeurs ture (mm) 500 700 900 ture (mm) profondeurs de la structure (mm) 500 700 900
200 PPVS2200 400 PSHS1904 400 PSVS2050 PSVS2070 PSVS2090 400 PRVS2041 400 PLVS2052 PLVS2072 PLVS2092
600 PSHS1906 600 PSVS2050 PSVS2070 PSVS2090 600 PRVS2061 600 PLVS2052 PLVS2072 PLVS2092
800 PSHS1908 800 PSVS2050 PSVS2070 PSVS2090 800 PRVS2081 800 PLVS2052 PLVS2072 PLVS2092
05
250 PPVS2250 400 PSHS1904 400 PSVS2550 PSVS2570 PSVS2590 400 PRVS2541 400 PLVS2552 PLVS2572 PLVS2592
600 PSHS1906 600 PSVS2550 PSVS2570 PSVS2590 600 PRVS2561 600 PLVS2552 PLVS2572 PLVS2592
800 PSHS1908 800 PSVS2550 PSVS2570 PSVS2590 800 PRVS2581 800 PLVS2552 PLVS2572 PLVS2592
300 PPVS2300 400 PSHS1904 400 PSVS3050 PSVS3070 PSVS3090 400 PRVS3041 400 PLVS3052 PLVS3072 PLVS3092
600 PSHS1906 600 PSVS3050 PSVS3070 PSVS3090 600 PRVS3061 600 PLVS3052 PLVS3072 PLVS3092
800 PSHS1908 800 PSVS3050 PSVS3070 PSVS3090 800 PRVS3081 800 PLVS3052 PLVS3072 PLVS3092
1000 PSHS1901 1000 PSVS3050 PSVS3070 PSVS3090 1000 1000
350 PPVS2350 400 PSHS1904 400 PSVS3550 PSVS3570 PSVS3590 400 PRVS3541 400 PLVS3552 PLVS3572 PLVS3592
600 PSHS1906 600 PSVS3550 PSVS3570 PSVS3590 600 PRVS3561 600 PLVS3552 PLVS3572 PLVS3592
800 PSHS1908 800 PSVS3550 PSVS3570 PSVS3590 800 PRVS3581 800 PLVS3552 PLVS3572 PLVS3592
400 PPVS2400 400 PSHS1904 400 PSVS4050 PSVS4070 PSVS4090 400 PRVS4041 400 PLVS4052 PLVS4072 PLVS4092
600 (1) PSHS1906 600 PSVS4050 PSVS4070 PSVS4090 600 PRVS4061 600 PLVS4052 PLVS4072 PLVS4092
800 (1) PSHS1908 800 PSVS4050 PSVS4070 PSVS4090 800 PRVS4081 800 PLVS4052 PLVS4072 PLVS4092
500 PPVS2500 400 PSHS1904 400 PSVS5050 PSVS5070 PSVS5090 400 PRVS5041 400 PLVS5052 PLVS5072 PLVS5092
600 (3) PSHS1906 600 PSVS5050 PSVS5070 PSVS5090 600 PRVS5061 600 PLVS5052 PLVS5072 PLVS5092
800 (3) PSHS1908 800 PSVS5050 PSVS5070 PSVS5090 800 PRVS5081 800 PLVS5052 PLVS5072 PLVS5092
1000 PSHS1901 1000 PSVS5050 PSVS5070 PSVS5090 1000 1000
600 PPVS2600 400 PSHS1904 400 PSVS6050 PSVS6070 PSVS6090 400 PRVS6041 400 PLVS6052 PLVS6072 PLVS6092
600 PSHS1906 600 PSVS6050 PSVS6070 PSVS6090 600 PRVS6061 600 PLVS6052 PLVS6072 PLVS6092
800 PSHS1908 800 PSVS6050 PSVS6070 PSVS6090 800 PRVS6081 800 PLVS6052 PLVS6072 PLVS6092
700 PPVS2700 600 PSHS1906
(1) Aussi pour Emax 2 E1.2 fixe/interverrouillé pour L = 600 mm et L = 800 mm.
(2) A installer seulement entre kits avec différentes profondeur (P≥38 mm) et sous et sur la composition du kit (toit et fond).
(3) Pour T7 débrochable et débrochable interverrouillé utiliser le cloisonnement pour E1.2 débrochable à l'horizontale pour L = 600 mm et L = 800 mm.
