System pro E power

Informations générales

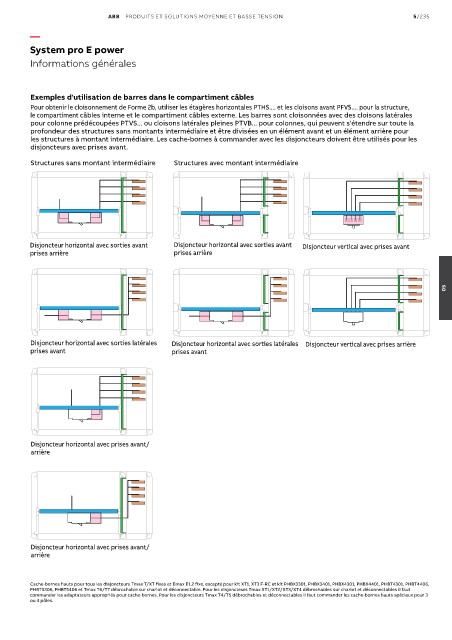

Exemples d'utilisation de barres dans le compartiment câbles
Pour obtenir le cloisonnement de Forme 2b, utiliser les étagères horizontales PTHS.... et les cloisons avant PFVS.... pour la structure,
le compartiment câbles interne et le compartiment câbles externe. Les barres sont cloisonnées avec des cloisons latérales
pour colonne prédécoupées PTVS... ou cloisons latérales pleines PTVB... pour colonnes, qui peuvent s'étendre sur toute la
profondeur des structures sans montants intermédiaire et être divisées en un élément avant et un élément arrière pour
les structures à montant intermédiaire. Les cache-bornes à commander avec les disjoncteurs doivent être utilisés pour les
disjoncteurs avec prises avant.
Structures sans montant intermédiaire Structures avec montant intermédiaire

Disjoncteur horizontal avec sorties avant Disjoncteur horizontal avec sorties avant Disjoncteur vertical avec prises avant
prises arrière prises arrière

05

Disjoncteur horizontal avec sorties latérales Disjoncteur horizontal avec sorties latérales Disjoncteur vertical avec prises arrière
prises avant prises avant

Disjoncteur horizontal avec prises avant/
arrière

Disjoncteur horizontal avec prises avant/
arrière

Cache-bornes hauts pour tous les disjoncteurs Tmax T/XT fixes et Emax E1.2 fixe, excepté pour kit XT1, XT3 F-RC et kit PHBX3301, PHBX3401, PHBX4301, PHBX4401, PHBT4301, PHBT4406,
PHBT5306, PHBT5406 et Tmax T6/T7 débrochable sur chariot et déconnectable. Pour les disjoncteurs Tmax XT1/XT2/XT3/XT4 débrochables sur chariot et déconnectables il faut
commander les adaptateurs appropriés pour cache-bornes. Pour les disjoncteurs Tmax T4/T5 débrochables et déconnectables il faut commander les cache-bornes hauts spéciaux pour 3
ou 4 pôles.
