System pro E power

Informations générales

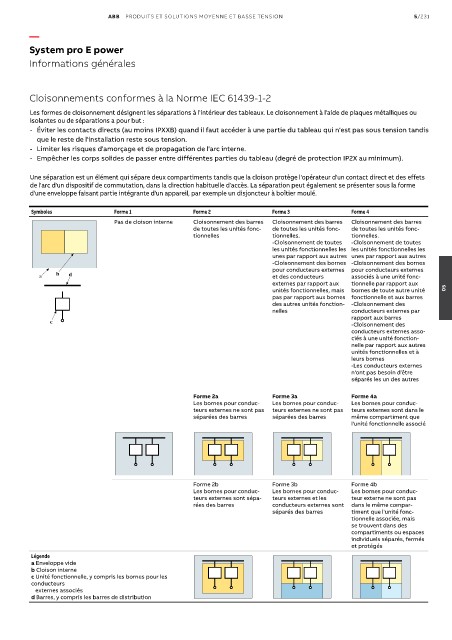

Cloisonnements conformes à la Norme IEC 61439-1-2

Les formes de cloisonnement désignent les séparations à l'intérieur des tableaux. Le cloisonnement à l'aide de plaques métalliques ou
isolantes ou de séparations a pour but :
- Éviter les contacts directs (au moins IPXXB) quand il faut accéder à une partie du tableau qui n'est pas sous tension tandis
que le reste de l'installation reste sous tension.
- Limiter les risques d'amorçage et de propagation de l'arc interne.
- Empêcher les corps solides de passer entre différentes parties du tableau (degré de protection IP2X au minimum).

Une séparation est un élément qui sépare deux compartiments tandis que la cloison protège l'opérateur d'un contact direct et des effets
de l'arc d'un dispositif de commutation, dans la direction habituelle d'accès. La séparation peut également se présenter sous la forme
d'une enveloppe faisant partie intégrante d'un appareil, par exemple un disjoncteur à boîtier moulé.

Symboles Forme 1 Forme 2 Forme 3 Forme 4
Pas de cloison interne Cloisonnement des barres Cloisonnement des barres Cloisonnement des barres
de toutes les unités fonc- de toutes les unités fonc- de toutes les unités fonc-
tionnelles tionnelles. tionnelles.
-Cloisonnement de toutes -Cloisonnement de toutes
les unités fonctionnelles les les unités fonctionnelles les
unes par rapport aux autres unes par rapport aux autres
-Cloisonnement des bornes -Cloisonnement des bornes
pour conducteurs externes pour conducteurs externes
b d
a et des conducteurs associés à une unité fonc-
externes par rapport aux tionnelle par rapport aux
unités fonctionnelles, mais bornes de toute autre unité 05
pas par rapport aux bornes fonctionnelle et aux barres
des autres unités fonction- -Cloisonnement des
nelles conducteurs externes par
rapport aux barres
c -Cloisonnement des
conducteurs externes asso-
ciés à une unité fonction-
nelle par rapport aux autres
unités fonctionnelles et à
leurs bornes
-Les conducteurs externes
n'ont pas besoin d'être
séparés les un des autres
Forme 2a Forme 3a Forme 4a
Les bornes pour conduc- Les bornes pour conduc- Les bornes pour conduc-
teurs externes ne sont pas teurs externes ne sont pas teurs externes sont dans le
séparées des barres séparées des barres même compartiment que
l'unité fonctionnelle associé

Forme 2b Forme 3b Forme 4b
Les bornes pour conduc- Les bornes pour conduc- Les bornes pour conduc-
teurs externes sont sépa- teurs externes et les teur externe ne sont pas
rées des barres conducteurs externes sont dans le même compar-
séparés des barres timent que l'unité fonc-
tionnelle associée, mais
se trouvent dans des
compartiments ou espaces
individuels séparés, fermés
et protégés
Légende
a Enveloppe vide
b Cloison interne
c Unité fonctionnelle, y compris les bornes pour les
conducteurs
externes associés
d Barres, y compris les barres de distribution
