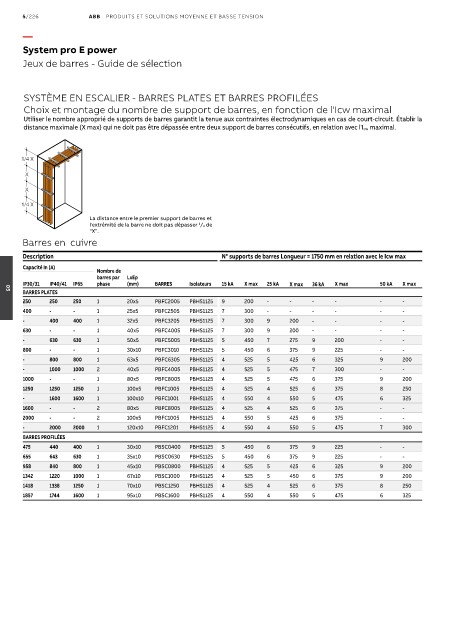

5/226 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
System pro E power

Jeux de barres - Guide de sélection

SYSTÈME EN ESCALIER - BARRES PLATES ET BARRES PROFILÉES
Choix et montage du nombre de support de barres, en fonction de l'Icw maximal
Utiliser le nombre approprié de supports de barres garantit la tenue aux contraintes électrodynamiques en cas de court-circuit. Établir la
distance maximale (X max) qui ne doit pas être dépassée entre deux support de barres consécutifs, en relation avec l'I cw maximal.

1/4 X
X

X
1/4 X
La distance entre le premier support de barres et
l'extrémité de la barre ne doit pas dépasser / 4 de
1
“X”.
Barres en cuivre
Description N° supports de barres Longueur = 1750 mm en relation avec le Icw max
Capacité In (A)
Nombre de
barres par LxEp
IP30/31 IP40/41 IP65 phase (mm) BARRES Isolateurs 15 kA X max 25 kA X max 36 kA X max 50 kA X max
BARRES PLATES
05
250 250 250 1 20x5 PBFC2005 PBHS1125 9 200 - - - - - -
400 - - 1 25x5 PBFC2505 PBHS1125 7 300 - - - - - -
- 400 400 1 32x5 PBFC3205 PBHS1125 7 300 9 200 - - - -
630 - - 1 40x5 PBFC4005 PBHS1125 7 300 9 200 - - - -
- 630 630 1 50x5 PBFC5005 PBHS1125 5 450 7 275 9 200 - -
800 - - 1 30x10 PBFC3010 PBHS1125 5 450 6 375 9 225 - -
- 800 800 1 63x5 PBFC6305 PBHS1125 4 525 5 425 6 325 9 200
- 1000 1000 2 40x5 PBFC4005 PBHS1125 4 525 5 475 7 300 - -
1000 - - 1 80x5 PBFC8005 PBHS1125 4 525 5 475 6 375 9 200
1250 1250 1250 1 100x5 PBFC1005 PBHS1125 4 525 4 525 6 375 8 250
- 1600 1600 1 100x10 PBFC1001 PBHS1125 4 550 4 550 5 475 6 325
1600 - - 2 80x5 PBFC8005 PBHS1125 4 525 4 525 6 375 - -
2000 - - 2 100x5 PBFC1005 PBHS1125 4 550 5 425 6 375 - -
- 2000 2000 1 120x10 PBFC1201 PBHS1125 4 550 4 550 5 475 7 300
BARRES PROFILÉES
475 440 400 1 30x10 PBSC0400 PBHS1125 5 450 6 375 9 225 - -
655 643 630 1 35x10 PBSC0630 PBHS1125 5 450 6 375 9 225 - -
958 840 800 1 45x10 PBSC0800 PBHS1125 4 525 5 425 6 325 9 200
1342 1220 1000 1 67x10 PBSC1000 PBHS1125 4 525 5 450 6 375 9 200
1418 1338 1250 1 70x10 PBSC1250 PBHS1125 4 525 4 525 6 375 8 250
1857 1744 1600 1 95x10 PBSC1600 PBHS1125 4 550 4 550 5 475 6 325
