System pro E power

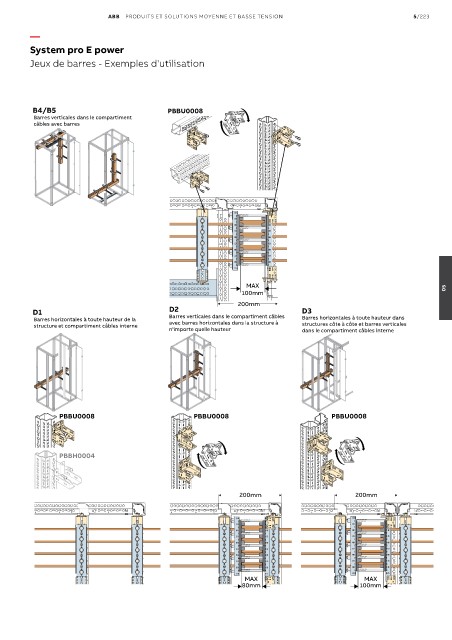

Jeux de barres - Exemples d'utilisation
A B1 PBBU0008 B4/B5 PBBU0008
Barres verticales Barres verticales Barres verticales dans le compartiment
à l'arrière de la sur le côté de la câbles avec barres
structure structure
B2/B3 PBBU0008 MAX 05
Barres verticales avec barres 100mm
horizontales dans la structure 200mm
D1 D2 D3
PCKI.... Barres verticales dans le compartiment câbles
Barres horizontales à toute hauteur de la Barres horizontales à toute hauteur dans
structure et compartiment câbles interne avec barres horizontales dans la structure à structures côte à côte et barres verticales
n'importe quelle hauteur dans le compartiment câbles interne
PCKI....
PBBU0008 PBBU0008 PBBU0008
C/C1
Barres horizontales sous le toit ou sur le PBBH0004
fond de la structure
PCKI....
200mm 200mm
PCKI....
MAX MAX
80mm 100mm
