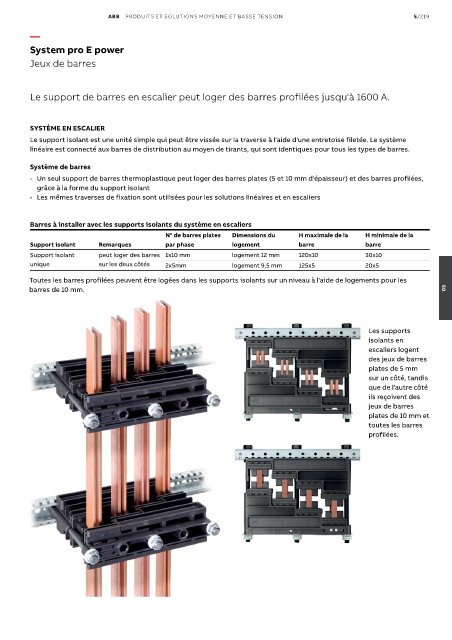

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/219

—
System pro E power

Jeux de barres

Le support de barres en escalier peut loger des barres profilées jusqu'à 1600 A.

SYSTÈME EN ESCALIER
Le support isolant est une unité simple qui peut être vissée sur la traverse à l'aide d'une entretoise filetée. Le système
linéaire est connecté aux barres de distribution au moyen de tirants, qui sont identiques pour tous les types de barres.

Système de barres
- Un seul support de barres thermoplastique peut loger des barres plates (5 et 10 mm d'épaisseur) et des barres profilées,
grâce à la forme du support isolant
- Les mêmes traverses de fixation sont utilisées pour les solutions linéaires et en escaliers

Barres à installer avec les supports isolants du système en escaliers
N° de barres plates Dimensions du H maximale de la H minimale de la
Support isolant Remarques par phase logement barre barre
Support isolant peut loger des barres 1x10 mm logement 12 mm 120x10 30x10
unique sur les deux côtés 2x5mm logement 9,5 mm 125x5 20x5
Toutes les barres profilées peuvent être logées dans les supports isolants sur un niveau à l'aide de logements pour les
barres de 10 mm. 05

Les supports
isolants en
escaliers logent
des jeux de barres
plates de 5 mm
sur un côté, tandis
que de l'autre côté
ils reçoivent des
jeux de barres
plates de 10 mm et
toutes les barres
profilées.
