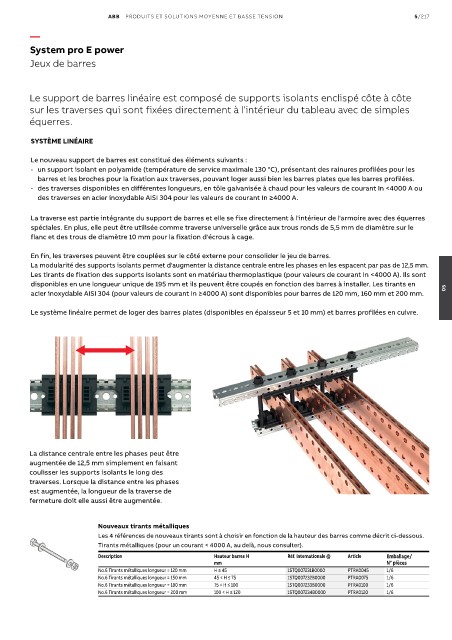

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/217
—
System pro E power
Jeux de barres
Le support de barres linéaire est composé de supports isolants enclispé côte à côte
sur les traverses qui sont fixées directement à l'intérieur du tableau avec de simples
équerres.
SYSTÈME LINÉAIRE
Le nouveau support de barres est constitué des éléments suivants :
- un support isolant en polyamide (température de service maximale 130 °C), présentant des rainures profilées pour les
barres et les broches pour la fixation aux traverses, pouvant loger aussi bien les barres plates que les barres profilées.
- des traverses disponibles en différentes longueurs, en tôle galvanisée à chaud pour les valeurs de courant In <4000 A ou
des traverses en acier inoxydable AISI 304 pour les valeurs de courant In ≥4000 A.
La traverse est partie intégrante du support de barres et elle se fixe directement à l'intérieur de l'armoire avec des équerres
spéciales. En plus, elle peut être utilisée comme traverse universelle grâce aux trous ronds de 5,5 mm de diamètre sur le
flanc et des trous de diamètre 10 mm pour la fixation d'écrous à cage.
En fin, les traverses peuvent être couplées sur le côté externe pour consolider le jeu de barres.
La modularité des supports isolants permet d'augmenter la distance centrale entre les phases en les espacent par pas de 12,5 mm.
Les tirants de fixation des supports isolants sont en matériau thermoplastique (pour valeurs de courant In <4000 A). Ils sont
disponibles en une longueur unique de 195 mm et ils peuvent être coupés en fonction des barres à installer. Les tirants en 05
acier inoxydable AISI 304 (pour valeurs de courant In ≥4000 A) sont disponibles pour barres de 120 mm, 160 mm et 200 mm.
Le système linéaire permet de loger des barres plates (disponibles en épaisseur 5 et 10 mm) et barres profilées en cuivre.
La distance centrale entre les phases peut être
augmentée de 12,5 mm simplement en faisant
coulisser les supports isolants le long des
traverses. Lorsque la distance entre les phases
est augmentée, la longueur de la traverse de
fermeture doit elle aussi être augmentée.
Nouveaux tirants métalliques
Les 4 références de nouveaux tirants sont à choisir en fonction de la hauteur des barres comme décrit ci-dessous.
Tirants métalliques (pour un courant < 4000 A, au delà, nous consulter).
Description Hauteur barres H Réf. internationale @ Article Emballage/
mm N° pièces
No.6 Tirants métalliques longueur = 120 mm H ≤ 45 1STQ007231B0000 PTRA0045 1/6
No.6 Tirants métalliques longueur = 150 mm 45 < H ≤ 75 1STQ007232B0000 PTRA0075 1/6
No.6 Tirants métalliques longueur = 180 mm 75 < H ≤ 100 1STQ007233B0000 PTRA0100 1/6
No.6 Tirants métalliques longueur = 200 mm 100 < H ≤ 120 1STQ007234B0000 PTRA0120 1/6
