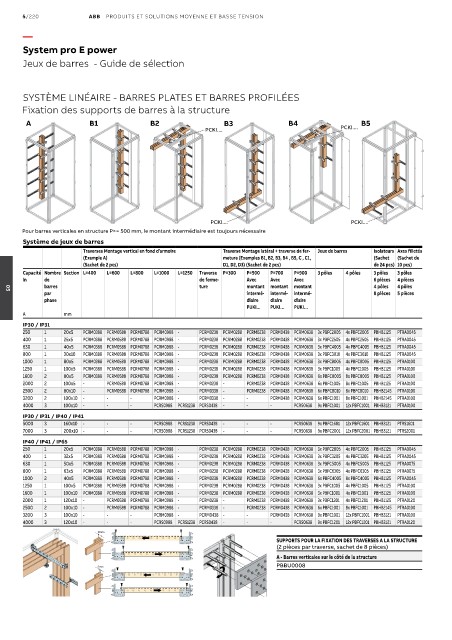

System pro E power
Jeux de barres - Guide de sélection
SYSTÈME LINÉAIRE - BARRES PLATES ET BARRES PROFILÉES
Fixation des supports de barres à la structure
A B1 B2 B3 B4 B5 C PCKI.... C1 D1 D2 D3
PCKI.... PCKI....
PCKI.... PCKI.... PCKI....
Pour barres verticales en structure P>= 500 mm, le montant intermédiaire est toujours nécessaire
Système de jeux de barres
Traverses Montage vertical en fond d’armoire Traverse Montage latéral + traverse de fer- Jeux de barres Isolateurs Axes filletés
(Exemple A) meture (Exemples B1, B2, B3, B4 , B5, C , C1, (Sachet (Sachet de
(Sachet de 2 pcs) D1, D2, D3) (Sachet de 2 pcs) de 24 pcs) 10 pcs)
Capacité Nombre Section L=400 L=600 L=800 L=1000 L=1250 Traverse P=300 P=500 P=700 P=900 3 pôles 4 pôles 3 pôles 3 pôles
In de de ferme- Avec Avec Avec 6 pièces 4 pièces
barres ture montant montant montant 4 pôles 4 pôles
par intermé- intermé- intermé- 8 pièces 5 pièces
05
phase diaire diaire diaire
PUKI... PUKI… PUKI…
A mm
IP30 / IP31
250 1 20x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC2005 4x PBFC2005 PBHB1125 PTRA0045
400 1 25x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC2505 4x PBFC2505 PBHB1125 PTRA0045
630 1 40x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC4005 4x PBFC4005 PBHB1125 PTRA0045
800 1 30x10 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC3010 4x PBFC3010 PBHB1125 PTRA0045
1000 1 80x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC8005 4x PBFC8005 PBHB1125 PTRA0100
1250 1 100x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC1005 4x PBFC1005 PBHB1125 PTRA0100
1600 2 80x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 6x PBFC8005 8x PBFC8005 PBHB1125 PTRA0100
2000 2 100x5 - PCRM0588 PCRM0788 PCRM0988 - PCRM0238 - PCRM0238 PCRM0438 PCRM0638 6x PBFC1005 8x PBFC1005 PBHB1125 PTRA0100
2500 2 80x10 - PCRM0588 PCRM0788 PCRM0988 - PCRM0338 - PCRM0238 PCRM0438 PCRM0638 6x PBFC8010 8x PBFC8010 PBHB2145 PTRA0100
3200 2 100x10 - - - PCRM0988 - PCRM0338 - - PCRM0438 PCRM0638 6x PBFC1001 8x PBFC1001 PBHB2145 PTRA0100
4000 3 100x10 - - - PCRS0988 PCRS1238 PCRS0438 - - - PCRS0638 9x PBFC1001 12x PBFC1001 PBHB3121 PTRA0100
IP30 / IP31 / IP40 / IP41
5000 3 160x10 - - - PCRS0988 PCRS1238 PCRS0438 - - - PCRS0638 9x PBFC1601 12x PBFC1601 PBHB3121 PTRS1601
7000 3 200x10 - - - PCRS0988 PCRS1238 PCRS0438 - - - PCRS0638 9x PBFC2001 12x PBFC2001 PBHB3121 PTRS2001
IP40 / IP41 / IP65
250 1 20x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC2005 4x PBFC2005 PBHB1125 PTRA0045
400 1 32x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC3205 4x PBFC3205 PBHB1125 PTRA0045
630 1 50x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC5005 4x PBFC5005 PBHB1125 PTRA0075
800 1 63x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC6305 4x PBFC6305 PBHB1125 PTRA0075
1000 2 40x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 6x PBFC4005 8x PBFC4005 PBHB1125 PTRA0045
1250 1 100x5 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC1005 4x PBFC1005 PBHB1125 PTRA0100
1600 1 100x10 PCRM0388 PCRM0588 PCRM0788 PCRM0988 - PCRM0238 PCRM0288 PCRM0238 PCRM0438 PCRM0638 3x PBFC1001 4x PBFC1001 PBHB1125 PTRA0100
2000 1 120x10 - PCRM0588 PCRM0788 PCRM0988 - PCRM0238 - PCRM0238 PCRM0438 PCRM0638 3x PBFC1201 4x PBFC1201 PBHB1125 PTRA0120
2500 2 100x10 - PCRM0588 PCRM0788 PCRM0988 - PCRM0338 - PCRM0238 PCRM0438 PCRM0638 6x PBFC1001 8x PBFC1001 PBHB2145 PTRA0100
3200 3 100x10 - - - PCRM0988 - PCRM0438 - - PCRM0438 PCRM0638 9x PBFC1001 12x PBFC1001 PBHB3121 PTRA0100
4000 3 120x10 - - - PCRS0988 PCRS1238 PCRS0438 - - - PCRS0638 9x PBFC1201 12x PBFC1201 PBHB3121 PTRA0120
10mm
SUPPORTS POUR LA FIXATION DES TRAVERSES A LA STRUCTURE
(2 pièces par traverse, sachet de 8 pièces)
A - Barres verticales sur le côté de la structure
PBBU0008
5mm
20 Nm
M8
