System pro E power

Jeux de barres - Exemples d'utilisation

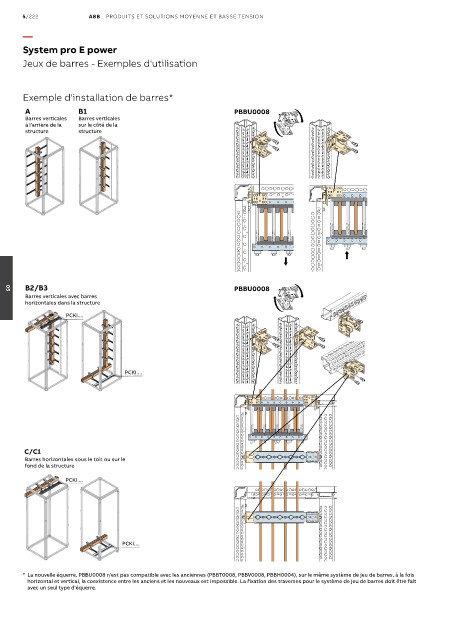

Exemple d'installation de barres*

A B1 PBBU0008 B4/B5 PBBU0008
Barres verticales Barres verticales Barres verticales dans le compartiment
à l'arrière de la sur le côté de la câbles avec barres
structure structure

B2/B3 PBBU0008 MAX
05
Barres verticales avec barres 100mm
horizontales dans la structure 200mm
D1 D2 D3
PCKI.... Barres verticales dans le compartiment câbles
Barres horizontales à toute hauteur de la Barres horizontales à toute hauteur dans
structure et compartiment câbles interne avec barres horizontales dans la structure à structures côte à côte et barres verticales
n'importe quelle hauteur dans le compartiment câbles interne

PCKI....

PBBU0008 PBBU0008 PBBU0008

C/C1
Barres horizontales sous le toit ou sur le PBBH0004
fond de la structure
PCKI....

200mm 200mm

PCKI....

* La nouvelle équerre, PBBU0008 n'est pas compatible avec les anciennes (PBBT0008, PBBV0008, PBBH0004), sur le même système de jeu de barres, à la fois
horizontal et vertical, la coexistence entre les anciens et les nouveaux est impossible. La fixation des traverses pour le système de jeu de barres doit être fait MAX MAX
avec un seul type d'équerre. 80mm 100mm
