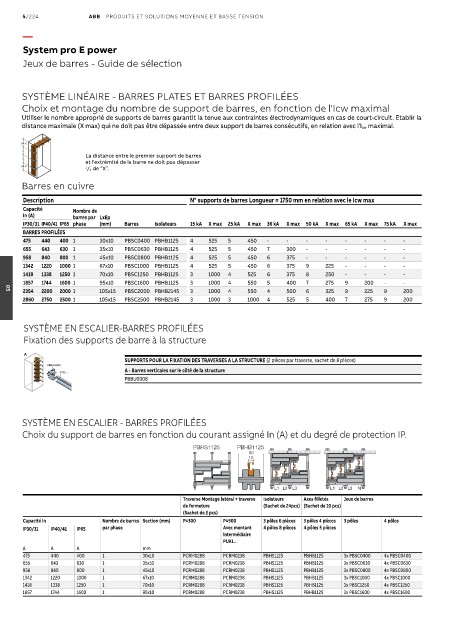

5/224 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
System pro E power

Jeux de barres - Guide de sélection

SYSTÈME LINÉAIRE - BARRES PLATES ET BARRES PROFILÉES
Choix et montage du nombre de support de barres, en fonction de l'Icw maximal
Utiliser le nombre approprié de supports de barres garantit la tenue aux contraintes électrodynamiques en cas de court-circuit. Etablir la
distance maximale (X max) qui ne doit pas être dépassée entre deux support de barres consécutifs, en relation avec l'I cw maximal.

1/4 X
X
La distance entre le premier support de barres
X
et l'extrémité de la barre ne doit pas dépasser
1/4 X 1 / 4 de “X”.
Barres en cuivre
Description N° supports de barres Longueur = 1750 mm en relation avec le Icw max
Capacité Nombre de
In (A) barres par LxEp
IP30/31 IP40/41 IP65 phase (mm) Barres Isolateurs 15 kA X max 25 kA X max 36 kA X max 50 kA X max 65 kA X max 75 kA X max
BARRES PROFILÉES
475 440 400 1 30x10 PBSC0400 PBHB1125 4 525 5 450 - - - - - - - -
655 643 630 1 35x10 PBSC0630 PBHB1125 4 525 5 450 7 300 - - - - - -
958 840 800 1 45x10 PBSC0800 PBHB1125 4 525 5 450 6 375 - - - - - -
1342 1220 1000 1 67x10 PBSC1000 PBHB1125 4 525 5 450 6 375 9 225 - - - -
1418 1338 1250 1 70x10 PBSC1250 PBHB1125 3 1000 4 525 6 375 8 250 - - - -
1857 1744 1600 1 95x10 PBSC1600 PBHB1125 3 1000 4 550 5 400 7 275 9 200 - -
2354 2200 2000 1 105x15 PBSC2000 PBHB2145 3 1000 4 550 4 500 6 325 9 225 9 200
05
2860 2750 2500 1 105x15 PBSC2500 PBHB2145 3 1000 3 1000 4 525 5 400 7 275 9 200

SYSTÈME EN ESCALIER-BARRES PROFILÉES
Fixation des supports de barre à la structure

A
SUPPORTS POUR LA FIXATION DES TRAVERSES A LA STRUCTURE (2 pièces par traverse, sachet de 8 pièces)
PBBU0008
A - Barres verticales sur le côté de la structure
PCR....
PBBU0008

SYSTÈME EN ESCALIER - BARRES PROFILÉES
Choix du support de barres en fonction du courant assigné In (A) et du degré de protection IP.

PBHS1125 PBHB1125
50
10

L1 L2 L3 L1 L2 L3 N
Traverse Montage latéral + traverse Isolateurs Axes filletés Jeux de barres
de fermeture (Sachet de 24pcs) (Sachet de 10 pcs)
(Sachet de 2 pcs)
Capacité In Nombre de barres Section (mm) P=300 P=500 3 pôles 6 pièces 3 pôles 4 pièces 3 pôles 4 pôles
IP30/31 IP40/41 IP65 par phase Avec montant 4 pôles 8 pièces 4 pôles 5 pièces
intermédiaire
PUKI...
A A A mm
475 440 400 1 30x10 PCRM0288 PCRM0238 PBHS1125 PBHB1125 3x PBSC0400 4x PBSC0400
655 643 630 1 35x10 PCRM0288 PCRM0238 PBHS1125 PBHB1125 3x PBSC0630 4x PBSC0630
958 840 800 1 45x10 PCRM0288 PCRM0238 PBHS1125 PBHB1125 3x PBSC0800 4x PBSC0800
1342 1220 1000 1 67x10 PCRM0288 PCRM0238 PBHS1125 PBHB1125 3x PBSC1000 4x PBSC1000
1418 1338 1250 1 70x10 PCRM0288 PCRM0238 PBHS1125 PBHB1125 3x PBSC1250 4x PBSC1250
1857 1744 1600 1 95x10 PCRM0288 PCRM0238 PBHS1125 PBHB1125 3x PBSC1600 4x PBSC1600
