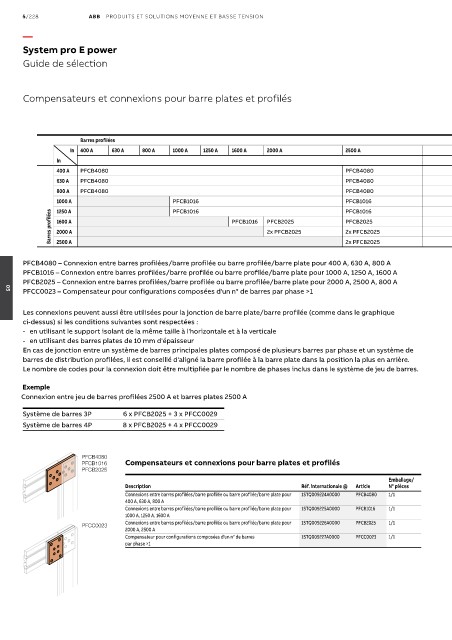

5/228 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
System pro E power

Guide de sélection

Compensateurs et connexions pour barre plates et profilés

Barres profilées Barres plates
In 400 A 630 A 800 A 1000 A 1250 A 1600 A 2000 A 2500 A 800 A 1000 A 1250 A 1600 A 2000 A 2000 A 2500 A 3200 A 3200 A 4000 A 5000 A 6300 A
In 1 Barre par phase 2 Barres par phase 3 Barres par phase
400 A PFCB4080 PFCB4080 PFCB4080 PFCB4080 + PFCC0023
630 A PFCB4080 PFCB4080 PFCB4080 PFCB4080 + PFCC0023
800 A PFCB4080 PFCB4080 PFCB4080 PFCB4080 + PFCC0023
1000 A PFCB1016 PFCB1016 PFCB1016 PFCB1016 PFCB1016 + PFCC0023
1250 A
PFCB1016 + PFCC0023
PFCB1016
PFCB1016
Barres profilées 1600 A PFCB1016 PFCB2025 PFCB2025 PFCB2025 2x PFCB2025 + PFCC0023 PFCB2025 + PFCC0023
2000 A
2x PFCB2025
2x PFCB2025
2500 A
2x PFCB2025
2x PFCB2025 + PFCC0023
PFCB4080 – Connexion entre barres profilées/barre profilée ou barre profilée/barre plate pour 400 A, 630 A, 800 A
PFCB1016 – Connexion entre barres profilées/barre profilée ou barre profilée/barre plate pour 1000 A, 1250 A, 1600 A
PFCB2025 – Connexion entre barres profilées/barre profilée ou barre profilée/barre plate pour 2000 A, 2500 A, 800 A
PFCC0023 – Compensateur pour configurations composées d'un n° de barres par phase >1
05
Les connexions peuvent aussi être utilisées pour la jonction de barre plate/barre profilée (comme dans le graphique
ci-dessus) si les conditions suivantes sont respectées :
- en utilisant le support isolant de la même taille à l'horizontale et à la verticale
- en utilisant des barres plates de 10 mm d'épaisseur
En cas de jonction entre un système de barres principales plates composé de plusieurs barres par phase et un système de
barres de distribution profilées, il est conseillé d'aligné la barre profilée à la barre plate dans la position la plus en arrière.
Le nombre de codes pour la connexion doit être multipliée par le nombre de phases inclus dans le système de jeu de barres.

Exemple
Connexion entre jeu de barres profilées 2500 A et barres plates 2500 A

Système de barres 3P 6 x PFCB2025 + 3 x PFCC0029
Système de barres 4P 8 x PFCB2025 + 4 x PFCC0029

PFCB4080
PFCB1016 Compensateurs et connexions pour barre plates et profilés
PFCB2025
Emballage/
Description Réf. internationale @ Article N° pièces
Connexions entre barres profilées/barre profilée ou barre profilée/barre plate pour 1STQ009224A0000 PFCB4080 1/1
400 A, 630 A, 800 A
Connexions entre barres profilées/barre profilée ou barre profilée/barre plate pour 1STQ009225A0000 PFCB1016 1/1
1000 A, 1250 A, 1600 A
Connexions entre barres profilées/barre profilée ou barre profilée/barre plate pour 1STQ009226A0000 PFCB2025 1/1
PFCC0023
2000 A, 2500 A
Compensateur pour configurations composées d'un n° de barres 1STQ009227A0000 PFCC0023 1/1
par phase >1
