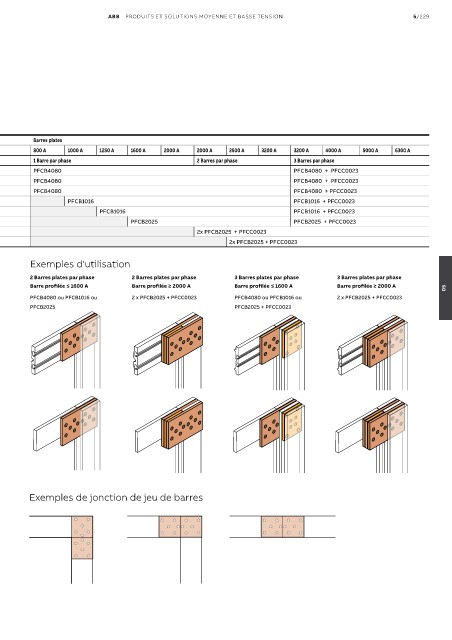

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/229

Barres profilées Barres plates
In 400 A 630 A 800 A 1000 A 1250 A 1600 A 2000 A 2500 A 800 A 1000 A 1250 A 1600 A 2000 A 2000 A 2500 A 3200 A 3200 A 4000 A 5000 A 6300 A
In 1 Barre par phase 2 Barres par phase 3 Barres par phase
400 A PFCB4080 PFCB4080 PFCB4080 PFCB4080 + PFCC0023
630 A PFCB4080 PFCB4080 PFCB4080 PFCB4080 + PFCC0023
800 A PFCB4080 PFCB4080 PFCB4080 PFCB4080 + PFCC0023
1000 A PFCB1016 PFCB1016 PFCB1016 PFCB1016 PFCB1016 + PFCC0023
1250 A
PFCB1016
PFCB1016
PFCB1016 + PFCC0023
Barres profilées 1600 A PFCB1016 PFCB2025 PFCB2025 PFCB2025 2x PFCB2025 + PFCC0023 PFCB2025 + PFCC0023
2x PFCB2025
2000 A
2x PFCB2025
2500 A
2x PFCB2025 + PFCC0023
2x PFCB2025
Exemples d'utilisation
2 Barres plates par phase 2 Barres plates par phase 3 Barres plates par phase 3 Barres plates par phase
Barre profilée ≤ 1600 A Barre profilée ≥ 2000 A Barre profilée ≤ 1600 A Barre profilée ≥ 2000 A
05
PFCB4080 ou PFCB1016 ou 2 x PFCB2025 + PFCC0023 PFCB4080 ou PFCB1016 ou 2 x PFCB2025 + PFCC0023
PFCB2025 PFCB2025 + PFCC0023

Exemples de jonction de jeu de barres
