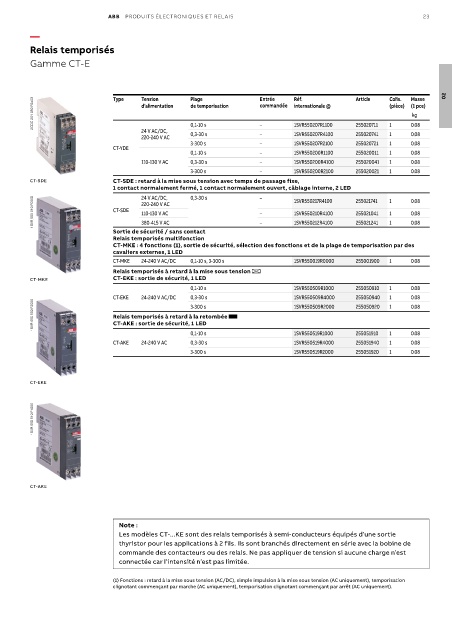

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 23

—
Relais temporisés

Gamme CT-E

2CDC 251 059 F0b03 Type Tension Plage Entrée Réf. Article Colis. Masse 02
commandée
(pièce)
de temporisation
(1 pce)
internationale @
d’alimentation
kg
24 V AC/DC, 0,1-10 s – – 1SVR550207R1100 255020711 1 1 0.08
0.08
0,3-30 s
255020741
1SVR550207R4100
220-240 V AC
3-300 s – 1SVR550207R2100 255020721 1 0.08
CT-YDE
0,1-10 s – 1SVR550200R1100 255020011 1 0.08
110-130 V AC 0,3-30 s – 1SVR550200R4100 255020041 1 0.08
3-300 s – 1SVR550200R2100 255020021 1 0.08
CT-SDE CT-SDE : retard à la mise sous tension avec temps de passage fixe,
1 contact normalement fermé, 1 contact normalement ouvert, câblage interne, 2 LED
0,3-30 s
24 V AC/DC,
–
1SVR 550 019 F0000 CT-SDE 220-240 V AC – 1SVR550217R4100 255021741 1 1 0.08
1SVR550210R4100
110-130 V AC
0.08
255021041
380-415 V AC
Sortie de sécurité / sans contact – 1SVR550212R4100 255021241 1 0.08
Relais temporisés multifonction
CT-MKE : 4 fonctions (1), sortie de sécurité, sélection des fonctions et de la plage de temporisation par des
cavaliers externes, 1 LED
CT-MKE 24-240 V AC/DC 0,1-10 s, 3-300 s 1SVR550019R0000 255001900 1 0.08
Relais temporisés à retard à la mise sous tension A
CT-MKE CT-EKE : sortie de sécurité, 1 LED
0,1-10 s 1SVR550509R1000 255050910 1 0.08
CT-EKE 24-240 V AC/DC 0,3-30 s 1SVR550509R4000 255050940 1 0.08
1SVR 550 509 F2000 Relais temporisés à retard à la retombée B 1SVR550509R2000 255050920 1 0.08
3-300 s
CT-AKE : sortie de sécurité, 1 LED
0,1-10 s 1SVR550519R1000 255051910 1 0.08
CT-AKE 24-240 V AC 0,3-30 s 1SVR550519R4000 255051940 1 0.08
3-300 s 1SVR550519R2000 255051920 1 0.08
CT-EKE

1SVR 550 519 F1000

CT-AKE

Note :
Les modèles CT-...KE sont des relais temporisés à semi-conducteurs équipés d’une sortie
thyristor pour les applications à 2 fils. Ils sont branchés directement en série avec la bobine de
commande des contacteurs ou des relais. Ne pas appliquer de tension si aucune charge n’est
connectée car l’intensité n’est pas limitée.

(1) Fonctions : retard à la mise sous tension (AC/DC), simple impulsion à la mise sous tension (AC uniquement), temporisation
clignotant commençant par marche (AC uniquement), temporisation clignotant commençant par arrêt (AC uniquement).
