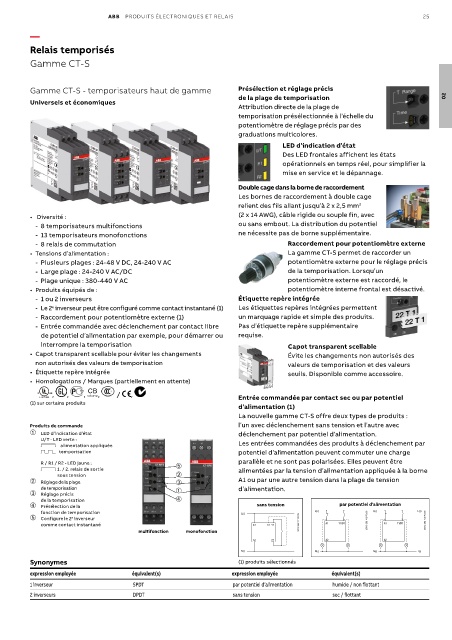

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 25

—
Relais temporisés

Gamme CT-S

Gamme CT-S - temporisateurs haut de gamme Présélection et réglage précis
de la plage de temporisation 02
Universels et économiques
Attribution directe de la plage de
temporisation présélectionnée à l’échelle du
potentiomètre de réglage précis par des
graduations multicolores.
LED d’indication d’état
Des LED frontales affichent les états
opérationnels en temps réel, pour simplifier la
mise en service et le dépannage.
Double cage dans la borne de raccordement
Les bornes de raccordement à double cage
relient des fils allant jusqu’à 2 x 2,5 mm
2
• Diversité : (2 x 14 AWG), câble rigide ou souple fin, avec
- 8 temporisateurs multifonctions ou sans embout. La distribution du potentiel
- 13 temporisateurs monofonctions ne nécessite pas de borne supplémentaire.
- 8 relais de commutation Raccordement pour potentiomètre externe
• Tensions d’alimentation : La gamme CT-S permet de raccorder un
- Plusieurs plages : 24-48 V DC, 24-240 V AC 1SVC 110 000 F0507 potentiomètre externe pour le réglage précis
- Large plage : 24-240 V AC/DC de la temporisation. Lorsqu’un
- Plage unique : 380-440 V AC potentiomètre externe est raccordé, le
• Produits équipés de : potentiomètre interne frontal est désactivé.
- 1 ou 2 inverseurs Étiquette repère intégrée
- Le 2 inverseur peut être configuré comme contact instantané (1) Les étiquettes repères intégrées permettent
e
- Raccordement pour potentiomètre externe (1) un marquage rapide et simple des produits.
- Entrée commandée avec déclenchement par contact libre Pas d’étiquette repère supplémentaire
de potentiel d’alimentation par exemple, pour démarrer ou requise.
interrompre la temporisation Capot transparent scellable
• Capot transparent scellable pour éviter les changements Évite les changements non autorisés des
non autorisés des valeurs de temporisation valeurs de temporisation et des valeurs
• Étiquette repère intégrée seuils. Disponible comme accessoire.
• Homologations / Marques (partiellement en attente)
, , , , / ,
(1) sur certains produits Entrée commandée par contact sec ou par potentiel
d’alimentation (1)
La nouvelle gamme CT-S offre deux types de produits :
Produits de commande l’un avec déclenchement sans tension et l’autre avec
➀- LED d’indication d’état déclenchement par potentiel d’alimentation.
U/T - LED verte :
V alimentation appliquée Les entrées commandées des produits à déclenchement par
W temporisation potentiel d’alimentation peuvent commuter une charge

R / R1 / R2 - LED jaune : parallèle et ne sont pas polarisées. Elles peuvent être
V 1. / 2. relais de sortie ➄ alimentées par la tension d’alimentation appliquée à la borne
sous tension ➁
➁- Réglage de la plage ➂ A1 ou par une autre tension dans la plage de tension
de temporisation ➀ d’alimentation.
➂ Réglage précis
de la temporisation ➃
➃ Présélection de la sans tension par potentiel d’alimentation
fonction de temporisation L(+) L(+) L(+) L(+)
➄ Configure le 2 e inverseur 2CDC 252 102 F0b06 2CDC 252 103 F0b06
comme contact instantané A1 X1 Y1 2CDC 252 101 F0b06 A1 Y1/B1 A1 Y1/B1
multifonction monofonction
A2 Z2 A2 A2
N(-) N(-) N(-) L(-)
Synonymes (1) produits sélectionnés
expression employée équivalent(s) expression employée équivalent(s)
1 inverseur SPDT par potentiel d’alimentation humide / non flottant
2 inverseurs DPDT sans tension sec / flottant
