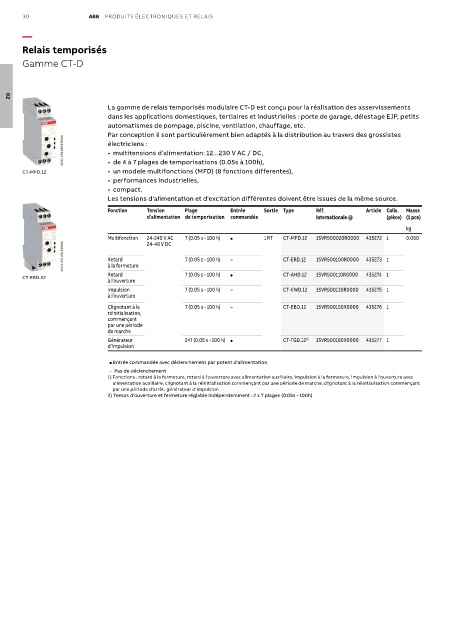

30 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
Relais temporisés

Gamme CT-D

02
La gamme de relais temporisés modulaire CT-D est conçu pour la réalisation des asservissements
dans les applications domestiques, tertiaires et industrielles : porte de garage, délestage EJP, petits
automatismes de pompage, piscine, ventilation, chauffage, etc.
Par conception il sont particulièrement bien adaptés à la distribution au travers des grossistes
2CDC 251 089 F0006 électriciens :
• multitensions d'alimentation: 12...230 V AC / DC,

• un modele multifonctions (MFD) (8 fonctions differentes),
CT-MFD.12 • de 4 à 7 plages de temporisations (0.05s à 100h),
• performances industrielles,
• compact.
Les tensions d'alimentation et d'excitation différentes doivent être issues de la même source.
Fonction Tension Plage Entrée Sortie Type Réf. Article Colis. Masse
d'alimentation de temporisation commandée internationale @ (pièce) (1 pce)
kg
Multifonction 24-240 V AC 7 (0.05 s - 100 h) 1 RT CT-MFD.12 1SVR500020R0000 435272 1 0.060
24-48 V DC
2CDC 251 091 F0006 Retard 7 (0.05 s - 100 h) – CT-ERD.12 1SVR500100R0000 435273 1
à la fermeture
CT-ERD.22 Retard 7 (0.05 s - 100 h) CT-AHD.12 1SVR500110R0000 435274 1
à l'ouverture
Impulsion 7 (0.05 s - 100 h) – CT-VWD.12 1SVR500130R0000 435275 1
à l'ouverture
Clignotant à la 7 (0.05 s - 100 h) – CT-EBD.12 1SVR500150R0000 435276 1
réinitialisation,
commençant
par une période
de marche
Générateur 2×7 (0.05 s - 100 h) CT-TGD.12 2) 1SVR500160R0000 435277 1
d'impulsion

Entrée commandée avec déclenchement par potent d'alimentation
– Pas de déclenchement
1) Fonctions : retard à la fermeture, retard à l'ouverture avec alimentation auxiliaire, impulsion à la fermeture, impulsion à l'ouverture avec
alimentation auxiliaire, clignotant à la réinitialisation commençant par une période de marche, clignotant à la réinitialisation commençant
par une période d'arrêt, générateur d'impulsion
2) Temps d'ouverture et fermeture réglable indépendemment : 2 x 7 plages (0.05s - 100h)
