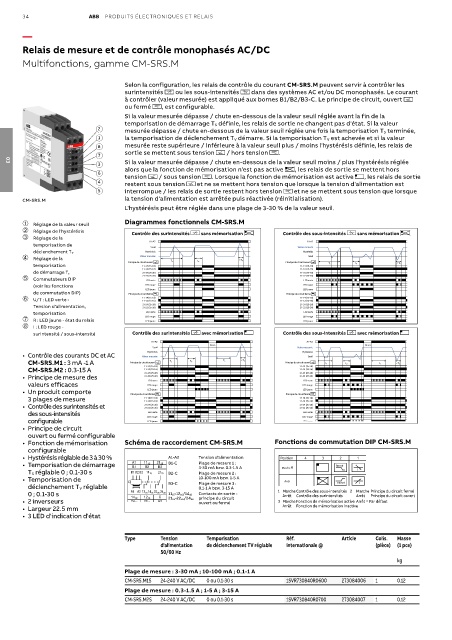

Page 36 - produits-et-relais-electroniques

34 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
Relais de mesure et de contrôle monophasés AC/DC

Multifonctions, gamme CM-SRS.M

Selon la configuration, les relais de contrôle du courant CM-SRS.M peuvent servir à contrôler les
surintensités b ou les sous-intensités a dans des systèmes AC et/ou DC monophasés. Le courant
à contrôler (valeur mesurée) est appliqué aux bornes B1/B2/B3-C. Le principe de circuit, ouvert h
ou fermé g, est configurable.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée avant la fin de la
temporisation de démarrage T S définie, les relais de sortie ne changent pas d'état. Si la valeur
2 mesurée dépasse / chute en-dessous de la valeur seuil réglée une fois la temporisation T S terminée,
1 la temporisation de déclenchement T V démarre. Si la temporisation T V est achevée et si la valeur
8 mesurée reste supérieure / inférieure à la valeur seuil plus / moins l'hystérésis définie, les relais de
sortie se mettent sous tension h / hors tension g.
7
3 Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil moins / plus l'hystérésis réglée
03
alors que la fonction de mémorisation n'est pas active e, les relais de sortie se mettent hors
6
tension h / sous tension g. Lorsque la fonction de mémorisation est active f, les relais de sortie
4 restent sous tension h et ne se mettent hors tension que lorsque la tension d'alimentation est
5 interrompue / les relais de sortie restent hors tension g et ne se mettent sous tension que lorsque
CM-SRS.M la tension d'alimentation est arrêtée puis réactivée (réinitialisation).
L'hystérésis peut être réglée dans une plage de 3-30 % de la valeur seuil.
Diagrammes fonctionnels CM-SRS.M
➀- Réglage de la valeur seuil
➁- Réglage de l'hystérésis Contrôle des surintensités b sans mémorisation e Contrôle des sous-intensités a sans mémorisation e
➂- Réglage de la
A1-A2 A1-A2
temporisation de
Seuil Valeur mesurée
déclenchement T V Hystérésis 2CDC 252 212 F0205 Hystérésis 2CDC 252 213 F0205
➃- Réglage de la Valeur mesurée < T V Seuil
Principe du circuit ouvert ouvert T S T V Principe du circuit ouvert ouvert T S T V < T V
temporisation 11-14 (15-18) 11-14 (15-18)
11-12 (15-16) 11-12 (15-16)
de démarrage T s 21-24 (25-28) 21-24 (25-28)
21-22 (25-26) 21-22 (25-26)
➄- Commutateurs DIP LED verte LED verte
(voir les fonctions LED rouge LED rouge
LED jaune LED jaune
de commutation DIP) Principe du circuit fermé fermé Principe du circuit fermé fermé
➅ U/T : LED verte - 11-14 (15-18) 11-14 (15-18)
11-12 (15-16)
11-12 (15-16)
Tension d'alimentation, 21-24 (25-28) 21-24 (25-28)
21-22 (25-26)
21-22 (25-26)
temporisation LED verte LED verte
LED rouge LED rouge
➆ R : LED jaune - état du relais LED jaune LED jaune
➇- I : LED rouge -
surintensité / sous-intensité Contrôle des surintensités b avec mémorisation f Contrôle des sous-intensités b avec mémorisation f
A1-A2 A1-A2
Reset Reset
Seuil Valeur mesurée
Hystérésis
• Contrôle des courants DC et AC Valeur mesurée 2CDC 252 214 F0205 Hystérésis 2CDC 252 215 F0205
Seuil
CM-SRS.M1 : 3 mA -1 A Principe du circuit ouvert ouvert T S T V T S < T V Principe du circuit ouvert ouvert T S T V T S < T V
CM-SRS.M2 : 0.3-15 A 11-14 (15-18) 11-14 (15-18)
11-12 (15-16)
11-12 (15-16)
• Principe de mesure des 21-24 (25-28) 21-24 (25-28)
21-22 (25-26)
21-22 (25-26)
LED verte
LED verte
valeurs efficaces LED rouge LED rouge
• Un produit comporte Principe du circuit fermé fermé Principe du circuit fermé fermé
LED jaune
LED jaune
3 plages de mesure 11-14 (15-18) 11-14 (15-18)
11-12 (15-16)
11-12 (15-16)
• Contrôle des surintensités et 21-24 (25-28) 21-24 (25-28)
21-22 (25-26)
21-22 (25-26)
des sous-intensités LED rouge LED rouge
LED verte
LED verte
configurable LED jaune LED jaune
• Principe de circuit
ouvert ou fermé configurable
• Fonction de mémorisation Schéma de raccordement CM-SRS.M Fonctions de commutation DIP CM-SRS.M
configurable
• Hystérésis réglable de 3 à 30 % A1-A2 Tension d'alimentation Position 4 3 2 1
• Temporisation de démarrage A1 11 15 21 25 B1-C Plage de mesure 1 : Marche fermé
B3
B1
B2

3-30 mA bzw. 0.3-1.5 A
T S réglable 0 ; 0.1-30 s B1 B2 B3 11 15 21 25 B2-C Plage de mesure 2 : I 2CDC 252 273 F0005
• Temporisation de C 2CDC 252 205 F0005 10-100 mA bzw. 1-5 A Arrêt ouvert
déclenchement T V réglable B3-C Plage de mesure 3 : I

0.1-1 A bzw. 3-15 A
0 ; 0.1-30 s A1 A2 12 16 14 18 22 26 24 28 11 15-12 16/14 18 Contacts de sortie - 1 Marche Contrôle des sous-intensités 2 Marche Principe du circuit fermé
Arrêt Contrôle des surintensités

Arrêt
Principe du circuit ouvert
C
• 2 inverseurs 14 18 12 16 A2 21 25-22 26/24 28 principe du circuit 3 Marche Fonction de mémorisation active Arrêt = Par défaut

ouvert ou fermé
22 26
24 28
• Largeur 22.5 mm Arrêt Fonction de mémorisation inactive
• 3 LED d'indication d'état
Type Tension Temporisation Réf. Article Colis. Masse
d'alimentation de déclenchement TV réglable internationale @ (pièce) (1 pce)
50/60 Hz
kg
Plage de mesure : 3-30 mA ; 10-100 mA ; 0.1-1 A
CM-SRS.M1S 24-240 V AC/DC 0 ou 0.1-30 s 1SVR730840R0600 273084006 1 0.12
Plage de mesure : 0.3-1.5 A ; 1-5 A ; 3-15 A
CM-SRS.M2S 24-240 V AC/DC 0 ou 0.1-30 s 1SVR730840R0700 273084007 1 0.12
