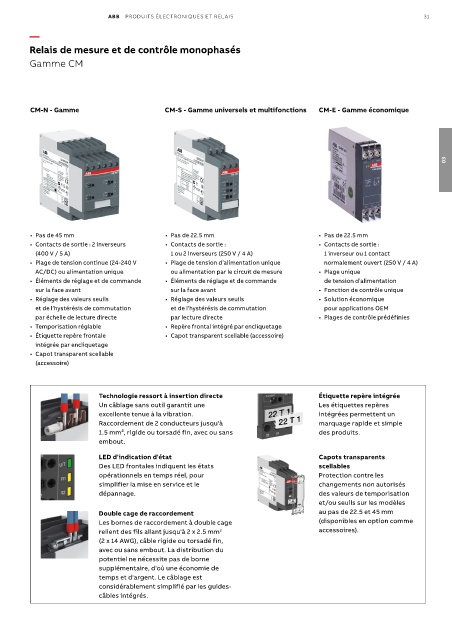

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 31

—
Relais de mesure et de contrôle monophasés

Gamme CM

CM-N - Gamme CM-S - Gamme universels et multifonctions CM-E - Gamme économique

03

• Pas de 45 mm • Pas de 22.5 mm • Pas de 22.5 mm
• Contacts de sortie : 2 inverseurs • Contacts de sortie : • Contacts de sortie :
(400 V / 5 A) 1 ou 2 inverseurs (250 V / 4 A) 1 inverseur ou 1 contact
• Plage de tension continue (24-240 V • Plage de tension d’alimentation unique normalement ouvert (250 V / 4 A)
AC/DC) ou alimentation unique ou alimentation par le circuit de mesure • Plage unique
• Éléments de réglage et de commande • Éléments de réglage et de commande de tension d’alimentation
sur la face avant sur la face avant • Fonction de contrôle unique
• Réglage des valeurs seuils • Réglage des valeurs seuils • Solution économique
et de l’hystérésis de commutation et de l’hystérésis de commutation pour applications OEM
par échelle de lecture directe par lecture directe • Plages de contrôle prédéfinies
• Temporisation réglable • Repère frontal intégré par encliquetage
• Étiquette repère frontale • Capot transparent scellable (accessoire)
intégrée par encliquetage
• Capot transparent scellable
(accessoire)

Technologie ressort à insertion directe Étiquette repère intégrée
Un câblage sans outil garantit une Les étiquettes repères
excellente tenue à la vibration. intégrées permettent un
Raccordement de 2 conducteurs jusqu'à marquage rapide et simple
1.5 mm², rigide ou torsadé fin, avec ou sans des produits.
embout.
LED d'indication d'état Capots transparents
Des LED frontales indiquent les états scellables
opérationnels en temps réel, pour Protection contre les
simplifier la mise en service et le changements non autorisés
dépannage. des valeurs de temporisation
et/ou seuils sur les modèles
Double cage de raccordement au pas de 22.5 et 45 mm
Les bornes de raccordement à double cage (disponibles en option comme
relient des fils allant jusqu'à 2 x 2.5 mm 2 accessoires).
(2 x 14 AWG), câble rigide ou torsadé fin,
avec ou sans embout. La distribution du
potentiel ne nécessite pas de borne
supplémentaire, d'où une économie de
temps et d'argent. Le câblage est
considérablement simplifié par les guides-
câbles intégrés.
