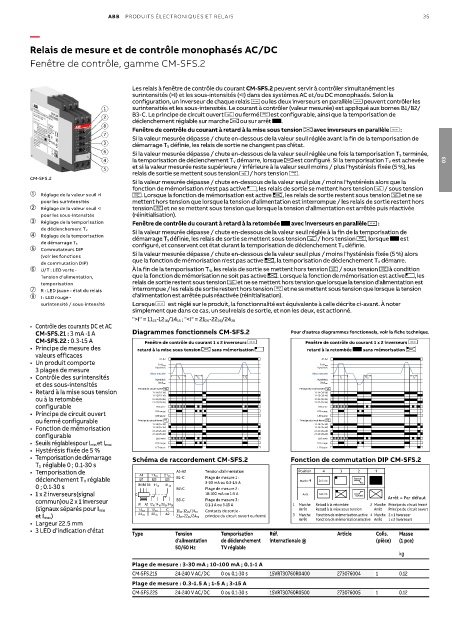

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 35

—
Relais de mesure et de contrôle monophasés AC/DC

Fenêtre de contrôle, gamme CM-SFS.2

Les relais à fenêtre de contrôle du courant CM-SFS.2 peuvent servir à contrôler simultanément les
surintensités (>I) et les sous-intensités (<I) dans des systèmes AC et/ou DC monophasés. Selon la
configuration, un inverseur de chaque relais i ou les deux inverseurs en parallèle j peuvent contrôler les
1 surintensités et les sous-intensités. Le courant à contrôler (valeur mesurée) est appliqué aux bornes B1/B2/
B3-C. Le principe de circuit ouvert h ou fermé g est configurable, ainsi que la temporisation de
2
déclenchement réglable sur marche A ou sur arrêt B.
8
Fenêtre de contrôle du courant à retard à la mise sous tension A avec inverseurs en parallèle j :
7
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée avant la fin de la temporisation de
3 démarrage T S définie, les relais de sortie ne changent pas d'état.
6 Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée une fois la temporisation T S terminée,
4 la temporisation de déclenchement T V démarre, lorsque A est configuré. Si la temporisation T V est achevée 03
et si la valeur mesurée reste supérieure / inférieure à la valeur seuil moins / plus l'hystérésis fixée (5 %), les
5
relais de sortie se mettent sous tension h / hors tension g.
CM-SFS.2
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis alors que la
fonction de mémorisation n'est pas active f, les relais de sortie se mettent hors tension h / sous tension
➀- Réglage de la valeur seuil >I g. Lorsque la fonction de mémorisation est active e, les relais de sortie restent sous tension h et ne se
pour les surintensités mettent hors tension que lorsque la tension d'alimentation est interrompue / les relais de sortie restent hors
➁- Réglage de la valeur seuil <I tension g et ne se mettent sous tension que lorsque la tension d'alimentation est arrêtée puis réactivée
pour les sous-intensités (réinitialisation).
➂- Réglage de la temporisation Fenêtre de contrôle du courant à retard à la retombée B avec inverseurs en parallèle j :
de déclenchement T V Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée à la fin de la temporisation de
➃- Réglage de la temporisation démarrage T S définie, les relais de sortie se mettent sous tension h / hors tension g, lorsque B est
de démarrage T S configuré, et conservent cet état durant la temporisation de déclenchement T V définie.
➄- Commutateurs DIP
(voir les fonctions Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis fixée (5 %) alors
de commutation DIP) que la fonction de mémorisation n'est pas active e, la temporisation de déclenchement T V démarre.
➅- U/T : LED verte - À la fin de la temporisation T V, les relais de sortie se mettent hors tension h / sous tension g à condition
Tension d'alimentation, que la fonction de mémorisation ne soit pas active e. Lorsque la fonction de mémorisation est active f, les
temporisation relais de sortie restent sous tension h et ne se mettent hors tension que lorsque la tension d'alimentation est
➆- R : LED jaune - état du relais interrompue / les relais de sortie restent hors tension g et ne se mettent sous tension que lorsque la tension
➇- I : LED rouge - d'alimentation est arrêtée puis réactivée (réinitialisation).
surintensité / sous-intensité Lorsque i est réglé sur le produit, la fonctionnalité est équivalente à celle décrite ci-avant. À noter
simplement que dans ce cas, un seul relais de sortie, et non les deux, est actionné.
">I" = 11 15-12 16/14 18 ; "<I" = 21 25-22 26/24 28
• Contrôle des courants DC et AC
CM-SFS.21 : 3 mA -1 A Diagrammes fonctionnels CM-SFS.2 Pour d'autres diagrammes fonctionnels, voir la fiche technique.
CM-SFS.22 : 0.3-15 A Fenêtre de contrôle du courant 1 x 2 inverseurs j Fenêtre de contrôle du courant 1 x 2 inverseurs j
• Principe de mesure des retard à la mise sous tension A sans mémorisation f retard à la retombée B sans mémorisation e
valeurs efficaces
A1-A2
A1-A2
• Un produit comporte Seuil max Seuil max
3 plages de mesure Hystérésis 2CDC 252 216 F0205 Hystérésis 2CDC 252 217 F0205

• Contrôle des surintensités Valeur mesurée T S T V < T V Valeur mesurée T S T V T V
Hystérésis
Hystérésis
et des sous-intensités Seuil min Seuil min
• Retard à la mise sous tension Principe du circuit ouvert ouvert Principe du circuit ouvert ouvert
11-14 (15-18)
11-14 (15-18)
ou à la retombée 11-12 (15-16) 11-12 (15-16)
21-24 (25-28)
21-24 (25-28)
configurable 21-22 (25-26) 21-22 (25-26)
LED verte
LED verte
• Principe de circuit ouvert LED rouge LED rouge
LED jaune
LED jaune
ou fermé configurable Principe du circuit fermé fermé Principe du circuit fermé fermé
• Fonction de mémorisation 11-14 (15-18) 11-14 (15-18)
11-12 (15-16)
11-12 (15-16)
21-24 (25-28)
21-24 (25-28)
configurable 21-22 (25-26) 21-22 (25-26)
LED verte LED verte
• Seuils réglablespour I min et I max LED rouge LED rouge
• Hystérésis fixée de 5 % LED jaune LED jaune
• Temporisation de démarrage Schéma de raccordement CM-SFS.2 Fonction de commutation DIP CM-SFS.2
T S réglable 0 ; 0.1-30 s
• Temporisation de A1 A1-A Tension d'alimentation Position 4 3 2 1
déclenchement T V réglable B1 11 15 21 25 B1-C Plage de mesure 1 : Marche 2x1 c/o fermé
B3
B2

3-30 mA ou 0.3-1.5 A
0 ; 0.1-30 s B1 B2 B3 11 15 21 25 B2-C 2CDC 252 205 F00052 Plage de mesure 2 : 2CDC 252 274 F0005
• 1 x 2 inverseurs(signal C 10-100 mA ou 1-5 A Arrêt 1x2 c/o ouvert Arrêt = Par défaut
commun)ou 2 x 1 inverseur 22 26 24 28 B3-C Plage de mesure 3 : 1 Marche Retard à la retombée 2 Marche Principe du circuit fermé
0.1-1 A ou 3-15 A
(signaux séparés pour I min A1 A2 12 16 14 18 C 11 15-12 16/14 18 Contacts de sortie - Arrêt Retard à la mise sous tension Arrêt Principe du circuit ouvert
12 16
14 18
et I max) 24 28 22 26 A2 21 25-22 26/24 28 principe du circuit ouvert ou fermé 3 Marche Fonction de mémorisation active 4 Marche 2 x 1 inverseur
• Largeur 22.5 mm Arrêt Fonction de mémorisation inactive Arrêt 1 x 2 inverseurs
• 3 LED d'indication d'état Type Tension Temporisation Réf. Article Colis. Masse
d'alimentation de déclenchement internationale @ (pièce) (1 pce)
50/60 Hz TV réglable
kg
Plage de mesure : 3-30 mA ; 10-100 mA ; 0.1-1 A
CM-SFS.21S 24-240 V AC/DC 0 ou 0.1-30 s 1SVR730760R0400 273076004 1 0.12
Plage de mesure : 0.3-1.5 A ; 1-5 A ; 3-15 A
CM-SFS.22S 24-240 V AC/DC 0 ou 0.1-30 s 1SVR730760R0500 273076005 1 0.12
