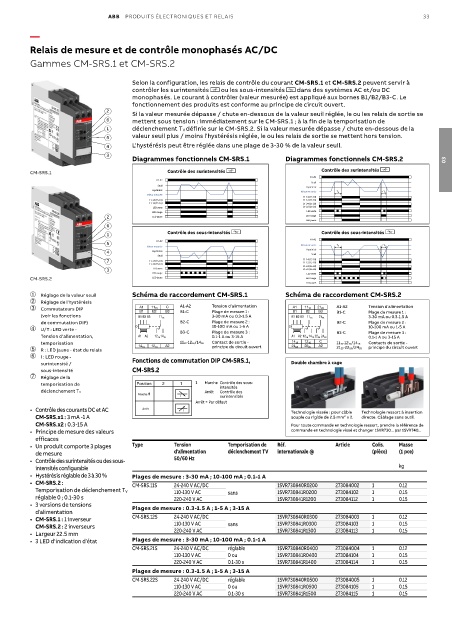

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 33

—
Relais de mesure et de contrôle monophasés AC/DC

Gammes CM-SRS.1 et CM-SRS.2

Selon la configuration, les relais de contrôle du courant CM-SRS.1 et CM-SRS.2 peuvent servir à
contrôler les surintensités b ou les sous-intensités a dans des systèmes AC et/ou DC
monophasés. Le courant à contrôler (valeur mesurée) est appliqué aux bornes B1/B2/B3-C. Le
fonctionnement des produits est conforme au principe de circuit ouvert.
2
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée, le ou les relais de sortie se
6 mettent sous tension : immédiatement sur le CM-SRS.1 ; à la fin de la temporisation de
1 déclenchement T V définie sur le CM-SRS.2. Si la valeur mesurée dépasse / chute en-dessous de la
5 valeur seuil plus / moins l'hystérésis réglée, le ou les relais de sortie se mettent hors tension.
4 L'hystérésis peut être réglée dans une plage de 3-30 % de la valeur seuil.
3
Diagrammes fonctionnels CM-SRS.1 Diagrammes fonctionnels CM-SRS.2 03
CM-SRS.1 Contrôle des surintensités b Contrôle des surintensités b
A1-A2
A1-A2 Seuil
Seuil Hystérésis 2CDC 252 210 F0205
Hystérésis 2CDC 252 208 F0205 Valeur mesurée T V < T V
Valeur mesurée 11-14 (15-18)
11-14 (15-18) 11-12 (15-16)
11-12 (15-16) 21-24 (25-28)
LED verte 21-22 (25-26)
LED rouge LED verte
2 LED jaune LED rouge
LED jaune
6
Contrôle des sous-intensités a Contrôle des sous-intensités a
1
A1-A2
5 A1-A2
Valeur mesurée Valeur mesurée T V < T V 2CDC 252 211 F0205
4 Hystérésis 2CDC 252 209 F0205 Hystérésis
Seuil Seuil
7 11-14 (15-18) 11-14 (15-18)
11-12 (15-16) 11-12 (15-16)
21-24 (25-28)
3 LED verte 21-22 (25-26)
LED rouge LED verte
CM-SRS.2 LED jaune LED rouge
LED jaune
➀ Réglage de la valeur seuil Schéma de raccordement CM-SRS.1 Schéma de raccordement CM-SRS.2
➁- Réglage de l'hystérésis
2CDC 252 205 F0005
2CDC 252 204 F0005
➂- Commutateurs DIP A1 11 15 C A1-A2 Tension d'alimentation A1 11 15 21 25 A1-A2 Tension d'alimentation
B1 B2 B3 B1-C Plage de mesure 1 : B1 B2 B3 B1-C Plage de mesure 1 :
(voir les fonctions B1 B2 B3 11 15 3-30 mA ou 0.3-1.5 A B1 B2 B3 11 15 21 25 3-30 mA ou 0.3-1.5 A
de commutation DIP) B2-C Plage de mesure 2 : B2-C Plage de mesure 2 :
C 10-100 mA ou 1-5 A C 10-100 mA ou 1-5 A
➃- U/T : LED verte -
B3-C Plage de mesure 3 : B3-C Plage de mesure 3 :
Tension d'alimentation, A1 A2 12 16 14 18 0.1-1 A ou 3-15 A A1 A2 12 16 14 18 22 26 24 28 0.1-1 A ou 3-15 A
temporisation 11 15-12 16/14 18 Contact de sortie - 14 18 12 16 C 11 15-12 16/14 18 Contacts de sortie -
14 18 12 16 A2 principe du circuit ouvert 24 28 22 26 A2 21 25-22 26/24 28 principe du circuit ouvert
➄- R : LED jaune - état du relais
➅- I : LED rouge - Fonctions de commutation DIP CM-SRS.1,
surintensité / Double chambre à cage
sous-intensité CM-SRS.2
➆- Réglage de la
2CDC 252 272 F0005 1
temporisation de Marche Contrôle des sous-
intensités
déclenchement T V Arrêt Contrôle des
Marche surintensités
Arrêt = Par défaut
• Contrôle des courants DC et AC Arrêt Technologie vissée : pour câble Technologie ressort à insertion
CM-SRS.x1 : 3 mA -1 A souple ou rigide de 2.5 mm² x 2. directe. Câblage sans outil.
CM-SRS.x2 : 0.3-15 A Pour toute commande en technologie ressort, prendre la référence de
• Principe de mesure des valeurs commande en technologie vissé et changer 1SVR730... par 1SVR740...
efficaces
• Un produit comporte 3 plages Type Tension Temporisation de Réf. Article Colis. Masse
de mesure d'alimentation déclenchement TV internationale @ (pièce) (1 pce)
• Contrôle des surintensités ou des sous- 50/60 Hz
intensités configurable kg
• Hystérésis réglable de 3 à 30 % Plages de mesure : 3-30 mA ; 10-100 mA ; 0.1-1 A
• CM-SRS.2 : CM-SRS.11S 24-240 V AC/DC 1SVR730840R0200 273084002 1 0.12
Temporisation de déclenchement T V 110-130 V AC sans 1SVR730841R0200 273084102 1 0.15
réglable 0 ; 0.1-30 s 220-240 V AC 1SVR730841R1200 273084112 1 0.15
• 3 versions de tensions Plages de mesure : 0.3-1.5 A ; 1-5 A ; 3-15 A
d'alimentation
• CM-SRS.1 : 1 inverseur CM-SRS.12S 24-240 V AC/DC 1SVR730840R0300 273084003 1 0.12
CM-SRS.2 : 2 inverseurs 110-130 V AC sans 1SVR730841R0300 273084103 1 0.15
• Largeur 22.5 mm 220-240 V AC 1SVR730841R1300 273084113 1 0.15
• 3 LED d'indication d'état Plages de mesure : 3-30 mA ; 10-100 mA ; 0.1-1 A
CM-SRS.21S 24-240 V AC/DC réglable 1SVR730840R0400 273084004 1 0.12
110-130 V AC 0 ou 1SVR730841R0400 273084104 1 0.15
220-240 V AC 0.1-30 s 1SVR730841R1400 273084114 1 0.15
Plages de mesure : 0.3-1.5 A ; 1-5 A ; 3-15 A
CM-SRS.22S 24-240 V AC/DC réglable 1SVR730840R0500 273084005 1 0.12
110-130 V AC 0 ou 1SVR730841R0500 273084105 1 0.15
220-240 V AC 0.1-30 s 1SVR730841R1500 273084115 1 0.15
