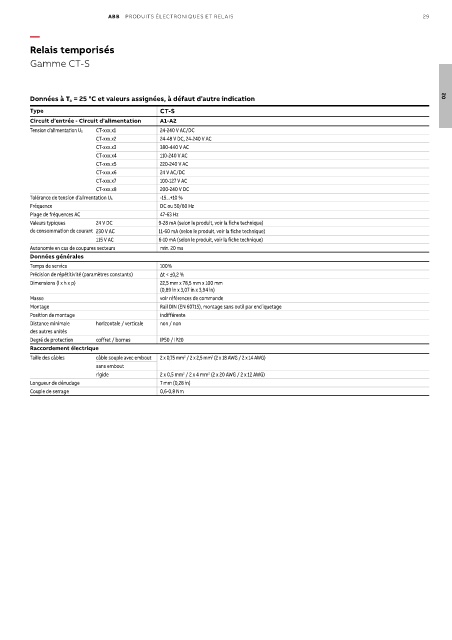

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 29

—
Relais temporisés

Gamme CT-S

Données à T a = 25 °C et valeurs assignées, à défaut d’autre indication 02
Type CT-S
Circuit d’entrée - Circuit d’alimentation A1-A2
Tension d’alimentation U S CT-xxx.x1 24-240 V AC/DC
CT-xxx.x2 24-48 V DC, 24-240 V AC
CT-xxx.x3 380-440 V AC
CT-xxx.x4 110-240 V AC
CT-xxx.x5 220-240 V AC
CT-xxx.x6 24 V AC/DC
CT-xxx.x7 100-127 V AC
CT-xxx.x8 200-240 V DC
-15...+10 %
Tolérance de tension d’alimentation U S
Fréquence DC ou 50/60 Hz
Plage de fréquences AC 47-63 Hz
Valeurs typiques 24 V DC 9-28 mA (selon le produit, voir la fiche technique)
de consommation de courant 230 V AC 11-60 mA (selon le produit, voir la fiche technique)
115 V AC 6-10 mA (selon le produit, voir la fiche technique)
Autonomie en cas de coupures secteurs min. 20 ms
Données générales
Temps de service 100%
Précision de répétitivité (paramètres constants) ∆t < ±0,2 %
Dimensions (l x h x p) 22,5 mm x 78,5 mm x 100 mm
(0,89 in x 3,07 in x 3,94 in)
Masse voir références de commande
Montage Rail DIN (EN 60715), montage sans outil par encliquetage
Position de montage indifférente
Distance minimale horizontale / verticale non / non
des autres unités
Degré de protection coffret / bornes IP50 / IP20
Raccordement électrique
Taille des câbles câble souple avec embout 2 x 0,75 mm / 2 x 2,5 mm (2 x 18 AWG / 2 x 14 AWG)
2
2
sans embout
2
rigide 2 x 0,5 mm / 2 x 4 mm (2 x 20 AWG / 2 x 12 AWG)
2
Longueur de dénudage 7 mm (0,28 in)
Couple de serrage 0,6-0,8 Nm
