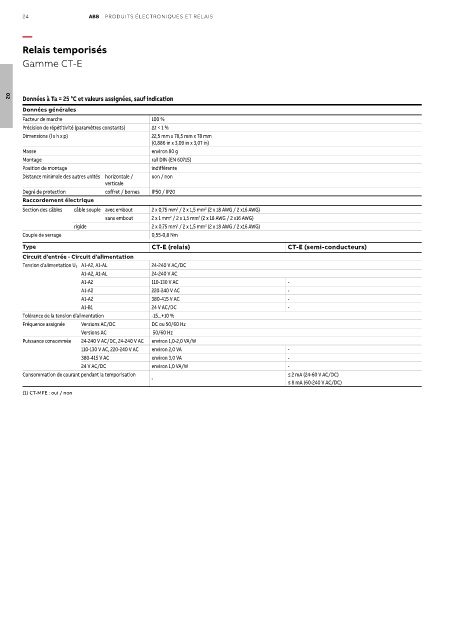

24 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
Relais temporisés

Gamme CT-E

Données à Ta = 25 °C et valeurs assignées, sauf indication
02
Données générales
Facteur de marche 100 %
Précision de répétitivité (paramètres constants) ∆t < 1 %
Dimensions (l x h x p) 22,5 mm x 78,5 mm x 78 mm
(0,886 in x 3,09 in x 3,07 in)
Masse environ 80 g
Montage rail DIN (EN 60715)
Position de montage indifférente
Distance minimale des autres unités horizontale / non / non
verticale
Degré de protection coffret / bornes IP50 / IP20
Raccordement électrique
Section des câbles câble souple avec embout 2 x 0,75 mm / 2 x 1,5 mm (2 x 18 AWG / 2 x16 AWG)
2
2
sans embout 2 x 1 mm / 2 x 1,5 mm (2 x 18 AWG / 2 x16 AWG)
2
2
rigide 2 x 0,75 mm / 2 x 1,5 mm (2 x 18 AWG / 2 x16 AWG)
2
2
Couple de serrage 0,55-0,8 Nm
Type CT-E (relais) CT-E (semi-conducteurs)
Circuit d’entrée - Circuit d’alimentation
Tension d’alimentation U S A1-A2, A1-AL 24-240 V AC/DC
A1-A2, A1-AL 24-240 V AC
A1-A2 110-130 V AC -
A1-A2 220-240 V AC -
A1-A2 380-415 V AC -
A1-B1 24 V AC/DC -
Tolérance de la tension d’alimentation -15...+10 %
Fréquence assignée Versions AC/DC DC ou 50/60 Hz
Versions AC 50/60 Hz
Puissance consommée 24-240 V AC/DC, 24-240 V AC environ 1,0-2,0 VA/W
110-130 V AC, 220-240 V AC environ 2,0 VA -
380-415 V AC environ 3,0 VA -
24 V AC/DC environ 1,0 VA/W -
Consommation de courant pendant la temporisation ≤ 2 mA (24-60 V AC/DC)
-
≤ 8 mA (60-240 V AC/DC)
(1) CT-MFE : oui / non
