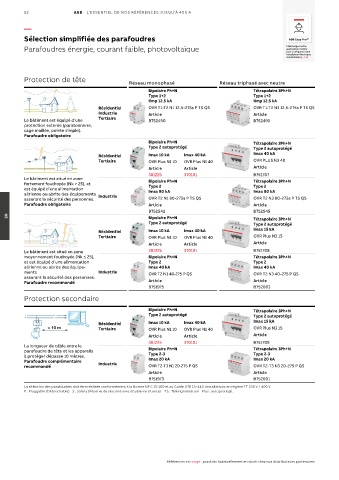

52 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

Sélection simplifiée des parafoudres
Parafoudres énergie, courant faible, photovoltaïque Téléchargez notre
application mobile
pour configurer votre
installation électrique
résidentielle (p. 4, 5)
Protection de tête Réseau monophasé Réseau triphasé avec neutre

Bipolaire Ph+N Tétrapolaire 3Ph+N
Type 1+2 Type 1+2
Iimp 12.5 kA Iimp 12.5 kA
Résidentiel OVR T1-T2 N1 12.5-275s P TS QS OVR T1-T2 N3 12.5-275s P TS QS
Industrie Article Article
Le bâtiment est équipé d’une Tertiaire B752490 B752493
protection externe (paratonnerre,
cage maillée, pointe simple).
Parafoudre obligatoire
Bipolaire Ph+N Tétrapolaire 3Ph+N
Type 2 autoprotégé Type 2 autoprotégé
Résidentiel Imax 10 kA Imax 40 kA Imax 40 kA
Tertiaire OVR Plus N1 10 OVR Plus N1 40 OVR PLUS N3 40
Article Article Article
381225 370101 B751707
Le bâtiment est situé en zone Bipolaire Ph+N Tétrapolaire 3Ph+N
fortement foudroyée (Nk > 25), et Type 2 Type 2
est équipé d’une alimentation Imax 80 kA Imax 80 kA
aérienne ou abrite des équipements Industrie
assurant la sécurité des personnes. OVR T2 N1 80-275s P TS QS OVR T2 N3 80-275s P TS QS
Parafoudre obligatoire Article Article
B752542 B752545
Bipolaire Ph+N Tétrapolaire 3Ph+N
05
Type 2 autoprotégé Type 2 autoprotégé
Résidentiel Imax 10 kA Imax 40 kA Imax 15 kA
Tertiaire OVR Plus N1 10 OVR Plus N1 40 OVR Plus N3 15
Article Article Article
Le bâtiment est situé en zone 381225 370101 B751708
moyennement foudroyée (Nk ≤ 25), Bipolaire Ph+N Tétrapolaire 3Ph+N
et est équipé d’une alimentation Type 2 Type 2
aérienne ou abrite des équipe- Imax 40 kA Imax 40 kA
ments Industrie OVR T2 N1 40-275 P QS OVR T2 N3 40-275 P QS
assurant la sécurité des personnes.
Parafoudre recommandé Article Article
B751975 B752003
Protection secondaire

Bipolaire Ph+N Tétrapolaire 3Ph+N
Type 2 autoprotégé
L Type 2 autoprotégé
N Imax 15 kA
Résidentiel Imax 10 kA Imax 40 kA
> 10 m Tertiaire OVR Plus N1 10 OVR Plus N1 40 OVR Plus N3 15
Article Article Article
381225 370101 B751708
La longueur de câble entre le
parafoudre de tête et les appareils Bipolaire Ph+N Tétrapolaire 3Ph+N
à protéger dépasse 10 mètres. Type 2-3 Type 2-3
Parafoudre complémentaire Industrie Imax 20 kA Imax 20 kA
recommandé OVR T2-T3 N1 20-275 P QS OVR T2-T3 N3 20-275 P QS
Article Article
B751973 B752001
La sélection des parafoudres doit être réalisée conformément à la Norme NF C 15-100 et au Guide UTE 15-443. Installations en régime TT 230 V / 400 V.
P : Pluggable (Débrochable) - S : Safety (Réserve de sécurité avec double varistance) - TS : Télésignalisation - Plus : autoprotégé.

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
