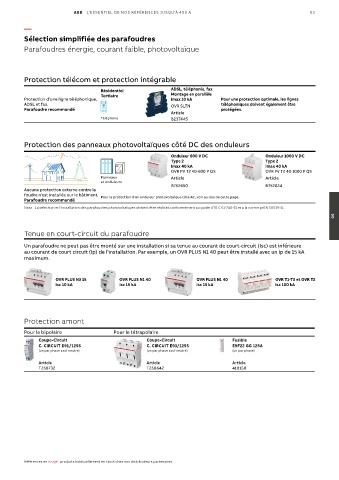

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 53

—

Sélection simplifiée des parafoudres
Parafoudres énergie, courant faible, photovoltaïque

Protection télécom et protection intégrable

Résidentiel ADSL, téléphonie, fax
Tertiaire Montage en parallèle
Protection d’une ligne téléphonique, Imax 10 kA Pour une protection optimale, les lignes
ADSL et fax. OVR SLTN téléphoniques doivent également être
Parafoudre recommandé protégées.
Article
Téléphone B237445

Protection des panneaux photovoltaïques côté DC des onduleurs

Onduleur 600 V DC Onduleur 1000 V DC
Type 2 Type 2
DC Imax 40 kA Imax 40 kA
AC OVR PV T2 40-600 P QS OVR PV T2 40-1000 P QS
Panneaux Article Article
et onduleurs
B752650 B752624
Aucune protection externe contre la
foudre n’est installée sur le bâtiment. Pour la protection d'un onduleur photovoltaïque côté AC, voir au dos de cette page.
Parafoudre recommandé
Nota : La sélection et l'installation des parafoudres photovoltaïques doivent être réalisés conformément au guide UTE C 61-740-51 et à la norme prEN 50539-11.
05

Tenue en court-circuit du parafoudre

Un parafoudre ne peut pas être monté sur une installation si sa tenue au courant de court-circuit (Isc) est inférieure
au courant de court circuit (Ip) de l’installation. Par exemple, un OVR PLUS N1 40 peut être installé avec un Ip de 15 kA
maximum.

OVR PLUS N3 15 OVR PLUS N1 40 OVR PLUS N1 40 OVR T1-T2 et OVR T2
Isc 10 kA Isc 15 kA Isc 15 kA Isc 100 kA

Protection amont
Pour le bipolaire Pour le tétrapolaire
Coupe-Circuit Coupe-Circuit Fusible
C. CIRCUIT E91/125S C. CIRCUIT E93/125S E9F22 GG 125A
(un par phase sauf neutre) (un par phase sauf neutre) (un par phase)

Article Article Article
T258732 T258642 410150

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
