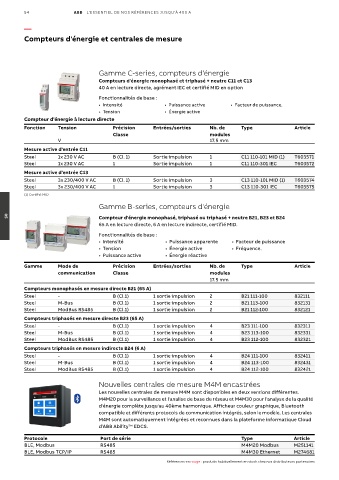

Page 56 - L'essentiel de nos références jusqu'à 400 A

54 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

Compteurs d'énergie et centrales de mesure

Gamme C-series, compteurs d'énergie
Compteurs d'énergie monophasé et triphasé + neutre C11 et C13
40 A en lecture directe, agrément IEC et certifié MID en option

Fonctionnalités de base :
• Intensité • Puissance active • Facteur de puissance.
• Tension • Énergie active
Compteur d'énergie à lecture directe
Fonction Tension Précision Entrées/sorties Nb. de Type Article
Classe modules
V 17.5 mm
Mesure active d'entrée C11
Steel 1x 230 V AC B (Cl. 1) Sortie impulsion 1 C11 110-101 MID (1) T603571
Steel 1x 230 V AC 1 Sortie impulsion 1 C11 110-301 IEC T603572
Mesure active d'entrée C13
Steel 3x 230/400 V AC B (Cl. 1) Sortie impulsion 3 C13 110-101 MID (1) T603574
Steel 3x 230/400 V AC 1 Sortie impulsion 3 C13 110-301 IEC T603575
(1) Certifié MID
Gamme B-series, compteurs d'énergie

Compteur d'énergie monophasé, triphasé ou triphasé + neutre B21, B23 et B24
05
65 A en lecture directe, 6 A en lecture indirecte, certifié MID.
Fonctionnalités de base :
• Intensité • Puissance apparente • Facteur de puissance
• Tension • Énergie active • Fréquence.
• Puissance active • Énergie réactive

Gamme Mode de Précision Entrées/sorties Nb. de Type Article
communication Classe modules
17.5 mm
Compteurs monophasés en mesure directe B21 (65 A)
Steel - B (Cl.1) 1 sortie impulsion 2 B21 111-100 832111
Steel M-Bus B (Cl.1) 1 sortie impulsion 2 B21 113-100 832131
Steel ModBus RS485 B (Cl.1) 1 sortie impulsion 2 B21 112-100 832121
Compteurs triphasés en mesure directe B23 (65 A)
Steel - B (Cl.1) 1 sortie impulsion 4 B23 111-100 832311
Steel M-Bus B (Cl.1) 1 sortie impulsion 4 B23 113-100 832331
Steel ModBus RS485 B (Cl.1) 1 sortie impulsion 4 B23 112-100 832321
Compteurs triphasés en mesure indirecte B24 (6 A)
Steel - B (Cl.1) 1 sortie impulsion 4 B24 111-100 832411
Steel M-Bus B (Cl.1) 1 sortie impulsion 4 B24 113-100 832431
Steel ModBus RS485 B (Cl.1) 1 sortie impulsion 4 B24 112-100 832421

Nouvelles centrales de mesure M4M encastrées
Les nouvelles centrales de mesure M4M sont disponibles en deux versions différentes.
M4M20 pour la surveillance et l'analise de base du réseau et M4M30 pour l'analyse de la qualité
d'énergie complète jusqu'au 40ème harmonique. Afficheur couleur graphique, Bluetooth
compatible et différents protocols de communication intégrés, selon le modèle. Les centrales
M4M sont automatiquement intégrées et reconnues dans la plateforme informatique Cloud
d'ABB Ability™ EDCS.
Protocole Port de série Type Article
BLE, Modbus RS485 M4M20 Modbus M251141
BLE, Modbus TCP/IP RS485 M4M30 Ethernet M274681

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
