108 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—

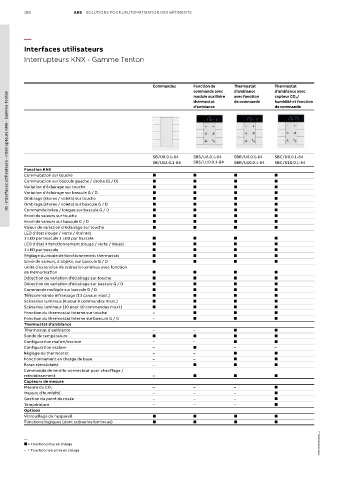

Interfaces utilisateurs
Interrupteurs KNX - Gamme Tenton

Commandes Fonction de Thermostat Thermostat
commande avec d’ambiance d’ambiance avec
01 - Interfaces utilisateurs - Interrupteurs KNX - Gamme Tenton
module auxiliaire avec fonction capteur CO 2 /
thermostat de commande humidité et fonction
d’ambiance de commande

SB/U8.0.1-84 SBS/U6.0.1-84 SBR/U6.0.1-84 SBC/U6.0.1-84
SB/U12.0.1-84 SBS/U10.0.1-84 SBR/U10.0.1-84 SBC/U10.0.1-84
Fonction KNX
Commutation sur touche ■ ■ ■ ■
Commutation sur bascule gauche / droite (G / D) ■ ■ ■ ■
Variation d'éclairage sur touche ■ ■ ■ ■
Variation d'éclairage sur bascule G / D ■ ■ ■ ■
Ombrage (stores / volets) sur touche ■ ■ ■ ■
Ombrage (stores / volets) sur bascule G / D ■ ■ ■ ■
Commande brève / longue sur bascule G / D ■ ■ ■ ■
Envoi de valeurs sur touche ■ ■ ■ ■
Envoi de valeurs sur bascule G / D ■ ■ ■ ■
Valeur de variation d'éclairage sur touche ■ ■ ■ ■
LED d'état (rouge / verte / éteinte)
1 LED par bascule 1 LED par bascule ■ ■ ■ ■
LED d'état + fonctionnement (rouge / verte / bleue) ■ ■ ■ ■
1 LED par bascule ■ ■ ■ ■
Réglage du mode de fonctionnement thermostat ■ ■ ■ ■
Envoi de valeurs, 2 objets, sur bascule G / D ■ ■ ■ ■
Unité d'extension de scénario lumineux avec fonction
de mémorisation ■ ■ ■ ■
Détection de variation d'éclairage sur touche ■ ■ ■ ■
Détection de variation d'éclairage sur bascule G / D ■ ■ ■ ■
Commande multiple sur bascule G / D ■ ■ ■ ■
Télécommande infrarouge (13 canaux maxi.) ■ ■ ■ ■
Scénarios lumineux (8 pour 8 commandes maxi.) ■ ■ ■ ■
Scénarios lumineux (10 pour 10 commandes maxi.) ■ ■ ■ ■
Fonction du thermostat interne sur touche – ■ ■ ■
Fonction du thermostat interne sur bascule G / D – ■ ■ ■
Thermostat d'ambiance
Thermostat d'ambiance – – ■ ■
Sonde de température ■ ■ ■ ■
Configuration maître/esclave – – ■ ■
Configuration esclave – ■ – –
Réglage du thermostat – – ■ ■
Fonctionnement en charge de base – – ■ ■
Écran rétroéclairé – ■ ■ ■
Commande de ventilo-convecteur pour chauffage /
refroidissement – ■ ■ ■
Capteurs de mesure
Mesure du CO 2 – – – ■
Mesure d'humidité – – – ■
Gestion du point de rosée – – – ■
Température – – – ■
Options
Verrouillage de l’appareil ■ ■ ■ ■
Fonctions logiques (dont scénarios lumineux) ■ ■ ■ ■

—
■ = Fonction prise en charge 1TXH000594C0301_1
– = Fonction non prise en charge
