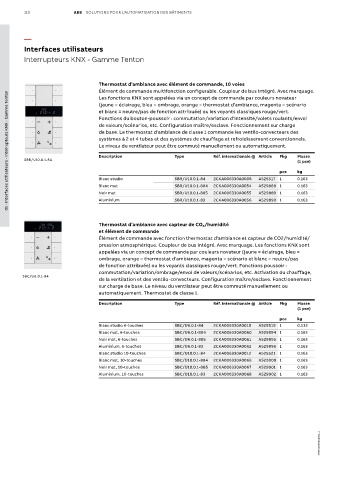

Page 110 - Solutions d'Automatisation Batiments

110 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Interfaces utilisateurs
Interrupteurs KNX - Gamme Tenton

Thermostat d'ambiance avec élément de commande, 10 voies
Élément de commande multifonction configurable. Coupleur de bus intégré. Avec marquage.
01 - Interfaces utilisateurs - Interrupteurs KNX - Gamme Tenton
Les fonctions KNX sont appelées via un concept de commande par couleurs novateur
(jaune = éclairage, bleu = ombrage, orange = thermostat d’ambiance, magenta = scénario
et blanc = neutre/pas de fonction attribuée) ou les voyants classiques rouge/vert.
Fonctions du bouton-poussoir : commutation/variation d’intensité/volets roulants/envoi
de valeurs/scénarios, etc. Configuration maître/esclave. Fonctionnement sur charge
de base. Le thermostat d'ambiance de classe 1 commande les ventilo-convecteurs des
systèmes à 2 et 4 tubes et des systèmes de chauffage et refroidissement conventionnels.
Le niveau du ventilateur peut être commuté manuellement ou automatiquement.

Description Type Réf. internationale @ Article Pkg Masse
SBR/U10.0.1-84 (1 pce)
pce kg
Blanc studio SBR/U10.0.1-84 2CKA006330A0008 A525517 1 0.163
Blanc mat SBR/U10.0.1-884 2CKA006330A0054 A529888 1 0.163
Noir mat SBR/U10.0.1-885 2CKA006330A0055 A529889 1 0.163
Aluminium SBR/U10.0.1-83 2CKA006330A0056 A529890 1 0.163

Thermostat d’ambiance avec capteur de CO 2 /humidité
et élément de commande
Élément de commande avec fonction thermostat d'ambiance et capteur de CO2/humidité/
pression atmosphérique. Coupleur de bus intégré. Avec marquage. Les fonctions KNX sont
appelées via un concept de commande par couleurs novateur (jaune = éclairage, bleu =
ombrage, orange = thermostat d’ambiance, magenta = scénario et blanc = neutre/pas
de fonction attribuée) ou les voyants classiques rouge/vert. Fonctions poussoir :
commutation/variation/ombrage/envoi de valeurs/scénarios, etc. Activation du chauffage,
SBC/U6.0.1-84
de la ventilation et des ventilo-convecteurs. Configuration maître/esclave. Fonctionnement
sur charge de base. Le niveau du ventilateur peut être commuté manuellement ou
automatiquement. Thermostat de classe 1.
Description Type Réf. internationale @ Article Pkg Masse
(1 pce)
pce kg
Blanc studio 6-touches SBC/U6.0.1-84 2CKA006330A0010 A525519 1 0.132
Blanc mat, 6-touches SBC/U6.0.1-884 2CKA006330A0060 A529894 1 0.163
Noir mat, 6-touches SBC/U6.0.1-885 2CKA006330A0061 A529895 1 0.163
Aluminium, 6-touches SBC/U6.0.1-83 2CKA006330A0062 A529896 1 0.163
Blanc studio 10-touches SBC/U10.0.1-84 2CKA006330A0012 A525521 1 0.163
Blanc mat, 10-touches SBC/U10.0.1-884 2CKA006330A0066 A529900 1 0.163
Noir mat, 10-touches SBC/U10.0.1-885 2CKA006330A0067 A529901 1 0.163
Aluminium, 10-touches SBC/U10.0.1-83 2CKA006330A0068 A529902 1 0.163

1TXH000594C0301_1
