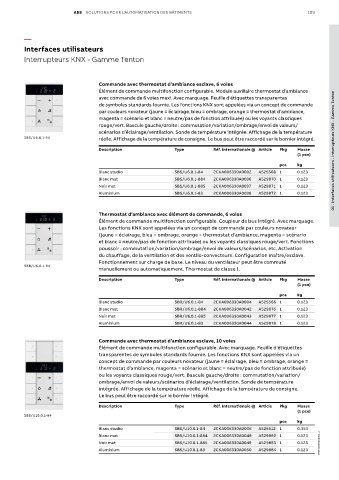

Page 109 - Solutions d'Automatisation Batiments

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 109

—
Interfaces utilisateurs
Interrupteurs KNX - Gamme Tenton

Commande avec thermostat d’ambiance esclave, 6 voies
Élément de commande multifonction configurable. Module auxiliaire thermostat d'ambiance
avec commande de 6 voies maxi. Avec marquage. Feuille d'étiquettes transparentes
de symboles standards fournie. Les fonctions KNX sont appelées via un concept de commande
par couleurs novateur (jaune = éclairage, bleu = ombrage, orange = thermostat d’ambiance,
magenta = scénario et blanc = neutre/pas de fonction attribuée) ou les voyants classiques
rouge/vert. Bascule gauche/droite : commutation/variation/ombrage/envoi de valeurs/
scénarios d’éclairage/ventilation. Sonde de température intégrée. Affichage de la température
SBS/U6.0.1-84 réelle. Affichage de la température de consigne. Le bus peut être raccordé sur le bornier intégré.
Description Type Réf. internationale @ Article Pkg Masse 01 - Interfaces utilisateurs - Interrupteurs KNX - Gamme Tenton
(1 pce)

pce kg
Blanc studio SBS/U6.0.1-84 2CKA006330A0002 A525508 1 0.123
Blanc mat SBS/U6.0.1-884 2CKA006330A0036 A529870 1 0.123
Noir mat SBS/U6.0.1-885 2CKA006330A0037 A529871 1 0.123
Aluminium SBS/U6.0.1-83 2CKA006330A0038 A529872 1 0.123

Thermostat d'ambiance avec élément de commande, 6 voies
Élément de commande multifonction configurable. Coupleur de bus intégré. Avec marquage.
Les fonctions KNX sont appelées via un concept de commande par couleurs novateur
(jaune = éclairage, bleu = ombrage, orange = thermostat d’ambiance, magenta = scénario
et blanc = neutre/pas de fonction attribuée) ou les voyants classiques rouge/vert. Fonctions
poussoir : commutation/variation/ombrage/envoi de valeurs/scénarios, etc. Activation
du chauffage, de la ventilation et des ventilo-convecteurs. Configuration maître/esclave.
Fonctionnement sur charge de base. Le niveau du ventilateur peut être commuté
SBR/U6.0.1-84
manuellement ou automatiquement. Thermostat de classe 1.
Description Type Réf. internationale @ Article Pkg Masse
(1 pce)
pce kg
Blanc studio SBR/U6.0.1-84 2CKA006330A0004 A525566 1 0.123
Blanc mat SBR/U6.0.1-884 2CKA006330A0042 A529876 1 0.123
Noir mat SBR/U6.0.1-885 2CKA006330A0043 A529877 1 0.123
Aluminium SBR/U6.0.1-83 2CKA006330A0044 A529878 1 0.123

Commande avec thermostat d’ambiance esclave, 10 voies
Élément de commande multifonction configurable. Avec marquage. Feuille d'étiquettes
transparentes de symboles standards fournie. Les fonctions KNX sont appelées via un
concept de commande par couleurs novateur (jaune = éclairage, bleu = ombrage, orange =
thermostat d’ambiance, magenta = scénario et blanc = neutre/pas de fonction attribuée)
ou les voyants classiques rouge/vert. Bascule gauche/droite : commutation/variation/
ombrage/envoi de valeurs/scénarios d’éclairage/ventilation. Sonde de température
intégrée. Affichage de la température réelle. Affichage de la température de consigne.
Le bus peut être raccordé sur le bornier intégré.
Description Type Réf. internationale @ Article Pkg Masse
(1 pce)
SBS/U10.0.1-84
pce kg
Blanc studio SBS/U10.0.1-84 2CKA006330A0006 A525512 1 0.353
Blanc mat SBS/U10.0.1-884 2CKA006330A0048 A529882 1 0.123
Noir mat SBS/U10.0.1-885 2CKA006330A0049 A529883 1 0.123 1TXH000594C0301_1
Aluminium SBS/U10.0.1-83 2CKA006330A0050 A529884 1 0.123
