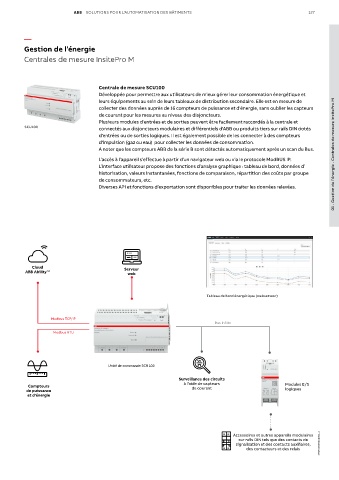

Gestion de l’énergie
Centrales de mesure InsitePro M

Centrale de mesure SCU100
Développée pour permettre aux utilisateurs de mieux gérer leur consommation énergétique et
leurs équipements au sein de leurs tableaux de distribution secondaire. Elle est en mesure de
collecter des données auprès de 16 compteurs de puissance et d'énergie, sans oublier les capteurs
de courant pour les mesures au niveau des disjoncteurs.
Plusieurs modules d'entrées et de sorties peuvent être facilement raccordés à la centrale et
SCU100 connectés aux disjoncteurs modulaires et différentiels d'ABB ou produits tiers sur rails DIN dotés
d'entrées ou de sorties logiques. Il est également possible de les connecter à des compteurs
d'impulsion (gaz ou eau) pour collecter les données de consommation.
A noter que les compteurs ABB de la série B sont détectés automatiquement après un scan du Bus.
L’accès à l’appareil s’effectue à partir d’un navigateur web ou via le protocole ModBUS IP. 01 - Gestion de l’énergie - Centrales de mesure InsitePro M
L’interface utilisateur propose des fonctions d’analyse graphique : tableau de bord, données d’
historisation, valeurs instantanées, fonctions de comparaison, répartition des coûts par groupe
de consommateurs, etc.
Diverses API et fonctions d’exportation sont disponibles pour traiter les données relevées.

Cloud Serveur
ABB Ability TM web

Tableau de bord énergétique (webserveur)

Modbus TCP/IP
Bus InSite
Modbus RTU

Unité de commande SCU 100
Surveillance des circuits
à l'aide de capteurs Modules E/S
Compteurs
de puissance de courant logiques
et d'énergie

Accessoires et autres appareils modulaires
sur rails DIN tels que des contacts de
signalisation et des contacts auxiliaires, 1TXH000594C0301_1
des contacteurs et des relais
