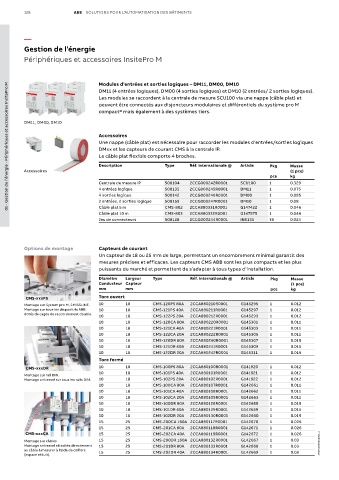

128 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Gestion de l’énergie
Périphériques et accessoires InsitePro M

Modules d’entrées et sorties logiques – DM11, DM00, DM10
01 - Gestion de l’énergie - Périphériques et accessoires InsitePro M
DM11 (4 entrées logiques), DM00 (4 sorties logiques) et DM10 (2 entrées/ 2 sorties logiques).
Les modules se raccordent à la centrale de mesure SCU100 via une nappe (câble plat) et
peuvent être connectés aux disjoncteurs modulaires et différentiels du système pro M
compact® mais également à des systèmes tiers.
DM11, DM00, DM10

Accessoires
Une nappe (câble plat) est nécessaire pour raccorder les modules d’entrées/sorties logiques
DMxx et les capteurs de courant CMS à la centrale IP.
Le câble plat flexible comporte 4 broches.
Description Type Réf. internationale @ Article Pkg Masse
Accessoires (1 pce)
pce kg
Centrale de mesure IP 508104 2CCG000242R0001 SCU100 1 0.329
4 entrées logique 508135 2CCG000245R0001 DM11 1 0.075
4 sorties logique 508142 2CCG000246R0001 DM00 1 0.085
2 entrées, 2 sorties logique 508159 2CCG000247R0001 DM10 1 0.08
Câble plat 5 m CMS-802 2CCA880331R0001 G147422 1 0.046
Câble plat 10 m CMS-803 2CCA880332R0001 G147575 1 0.046
Jeu de connecteurs 508128 2CCG000244R0001 INS135 35 0.024

Options de montage Capteurs de courant
Un capteur de 18 ou 25 mm de large, permettant un encombrement minimal garantit des
mesures précises et efficaces. Les capteurs CMS ABB sont les plus compacts et les plus
puissants du marché et permettent de s’adapter à tous types d’installation.
Diamètre Largeur Type Réf. internationale @ Article Pkg Masse
Conducteur Capteur (1 pce)
mm mm pce kg
CMS-xxxPS Tore ouvert
Montage sur System pro M, SMISSLINE. 10 18 CMS-120PS 80A 2CCA880210R0001 G145295 1 0.012
Montage sur tous les dispositifs ABB. 10 18 CMS-121PS 40A 2CCA880211R0001 G145297 1 0.012
dotés de cages de raccordement double. 10 18 CMS-122PS 20A 2CCA880212R0001 G145299 1 0.012
10 18 CMS-120CA 80A 2CCA880220R0001 G145301 1 0.011
10 18 CMS-121CA 40A 2CCA880221R0001 G145303 1 0.011
10 18 CMS-122CA 20A 2CCA880222R0001 G145305 1 0.011
10 18 CMS-120DR 80A 2CCA880240R0001 G145307 1 0.015
10 18 CMS-121DR 40A 2CCA880241R0001 G145309 1 0.015
10 18 CMS-122DR 20A 2CCA880242R0001 G145311 1 0.015
Tore fermé
CMS-xxxDR 10 18 CMS-100PS 80A 2CCA880100R0001 G141920 1 0.012
10 18 CMS-101PS 40A 2CCA880101R0001 G141921 1 0.012
Montage sur rail DIN.
Montage universel sur tous les rails DIN. 10 18 CMS-102PS 20A 2CCA880102R0001 G141922 1 0.012
10 18 CMS-100CA 80A 2CCA880107R0001 G142661 1 0.011
10 18 CMS-101CA 40A 2CCA880108R0001 G142662 1 0.011
10 18 CMS-102CA 20A 2CCA880109R0001 G142663 1 0.011
10 18 CMS-100DR 80A 2CCA880128R0001 G142658 1 0.015
10 18 CMS-101DR 40A 2CCA880129R0001 G142659 1 0.015
10 18 CMS-102DR 20A 2CCA880130R0001 G142660 1 0.015
15 25 CMS-200CA 160A 2CCA880117R0001 G142670 1 0.026
15 25 CMS-201CA 80A 2CCA880118R0001 G142671 1 0.026
CMS-xxxCA 15 25 CMS-202CA 40A 2CCA880119R0001 G142672 1 0.026
Montage sur câbles 15 25 CMS-200DR 160A 2CCA880132R0001 G142667 1 0.03
Montage universel attachés directement 15 25 CMS-201DR 80A 2CCA880133R0001 G142668 1 0.03 1TXH000594C0301_1
au câble à mesurer à l'aide de colliers 15 25 CMS-202DR 40A 2CCA880134R0001 G142669 1 0.03
(espace réduit).
