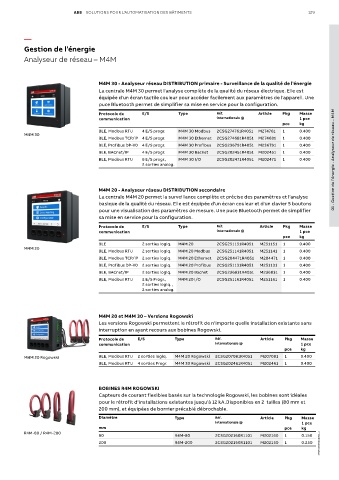

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 129

—
Gestion de l’énergie
Analyseur de réseau – M4M

M4M 30 - Analyseur réseau DISTRIBUTION primaire - Surveillance de la qualité de l'énergie
La centrale M4M 30 permet l'analyse complète de la qualité du réseau électrique. Elle est
équipée d'un écran tactile couleur pour accéder facilement aux paramètres de l'appareil. Une
puce Bluetooth permet de simplifier sa mise en service pour la configuration.
Protocole de E/S Type Réf. Article Pkg Masse
communication internationale @ 1 pce
pce kg
BLE, Modbus RTU 4 E/S progr. M4M 30 Modbus 2CSG274761R4051 M274761 1 0.400
M4M 30
BLE, Modbus TCP/IP 4 E/S progr. M4M 30 Ethernet 2CSG274681R4051 M274681 1 0.400
BLE, Profibus DP-V0 4 E/S progr. M4M 30 Profibus 2CSG236791R4051 M236791 1 0.400
BLE, BACnet/IP 4 E/S progr. M4M 30 Bacnet 2CSG202451R4051 M202451 1 0.400
BLE, Modbus RTU 6 E/S progr., M4M 30 I/O 2CSG202471R4051 M202471 1 0.400 01 - Gestion de l’énergie - Analyseur de réseau – M4M
2 sorties analog.

M4M 20 - Analyseur réseau DISTRIBUTION secondaire
La centrale M4M 20 permet la surveillance complète et précise des paramètres et l’analyse
basique de la qualité du réseau. Elle est équipée d'un écran couleur et d'un clavier 5 boutons
pour une visualisation des paramètres de mesure. Une puce Bluetooth permet de simplifier
sa mise en service pour la configuration.
Protocole de E/S Type Réf. Article Pkg Masse
communication internationale @ 1 pce
pce kg
BLE 2 sorties logiq. M4M 20 2CSG251151R4051 M251151 1 0.400
M4M 20
BLE, Modbus RTU 2 sorties logiq. M4M 20 Modbus 2CSG251141R4051 M251141 1 0.400
BLE, Modbus TCP/IP 2 sorties logiq. M4M 20 Ethernet 2CSG204471R4051 M204471 1 0.400
BLE, Profibus DP-V0 2 sorties logiq. M4M 20 Profibus 2CSG251131R4051 M251131 1 0.400
BLE, BACnet/IP 2 sorties logiq. M4M 20 Bacnet 2CSG236831R4051 M236831 1 0.400
BLE, Modbus RTU 2 E/S Progr., M4M 20 I/O 2CSG251161R4051 M251161 1 0.400
2 sorties logiq. ,
2 sorties analog.

M4M 20 et M4M 30 – Versions Rogowski
Les versions Rogowski permettent le rétrofit de n'importe quelle installation existante sans
interruption en ayant recours aux bobines Rogowski.
Protocole de E/S Type Réf. Article Pkg Masse
communication internationale @ 1 pce
pce kg
M4M 20 Rogowski BLE, Modbus RTU 2 sorties logiq. M4M 20 Rogowski 2CSG207081R4051 M207081 1 0.400
BLE, Modbus RTU 4 sorties Progr. M4M 30 Rogowski 2CSG202461R4051 M202461 1 0.400

BOBINES R4M ROGOWSKI
Capteurs de courant flexibles basés sur la technologie Rogowski, les bobines sont idéales
pour le rétrofit d'installations existantes jusqu'à 12 kA.Disponibles en 2 tailles (80 mm et
200 mm), et équipées de bornier précablé débrochable.
Diamètre Type Réf. Article Pkg Masse
internationale @ 1 pce
mm pce kg
R4M-80 / R4M-200
1TXH000594C0301_1
80 R4M-80 2CSG202160R1101 M202160 1 0.150
200 R4M-200 2CSG202150R1101 M202150 1 0.250
