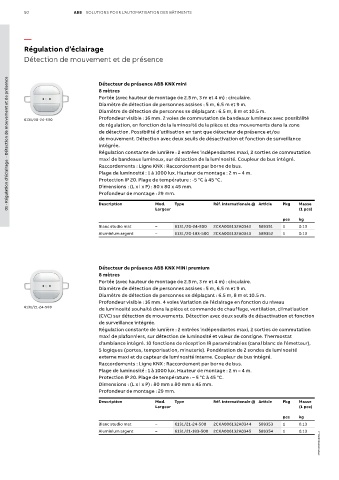

Page 50 - Solutions d'Automatisation Batiments

50 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Régulation d’éclairage
Détection de mouvement et de présence

01 - Régulation d’éclairage - Détection de mouvement et de présence
Détecteur de présence ABB KNX mini
8 mètres
Portée (avec hauteur de montage de 2.5 m, 3 m et 4 m) : circulaire.
Diamètre de détection de personnes assises : 5 m, 6.5 m et 9 m.
Diamètre de détection de personnes se déplaçant : 6.5 m, 8 m et 10.5 m.
6131/20-24-500 Profondeur visible : 16 mm. 2 voies de commutation de bandeaux lumineux avec possibilité
de régulation, en fonction de la luminosité de la pièce et des mouvements dans la zone
de détection. Possibilité d’utilisation en tant que détecteur de présence et/ou
de mouvement. Détection avec deux seuils de désactivation et fonction de surveillance
intégrée.
Régulation constante de lumière : 2 entrées indépendantes maxi, 2 sorties de commutation
maxi de bandeaux lumineux, sur détection de la luminosité. Coupleur de bus intégré.
Raccordements : Ligne KNX : Raccordement par borne de bus.
Plage de luminosité : 1 à 1000 lux. Hauteur de montage : 2 m – 4 m.
Protection IP 20. Plage de température : -5 °C à 45 °C.
Dimensions : (L x l x P) : 80 x 80 x 45 mm.
Profondeur de montage : 29 mm.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
Blanc studio mat – 6131/20-24-500 2CKA006132A0342 589351 1 0.13
Aluminium argent – 6131/20-183-500 2CKA006132A0343 589352 1 0.13

Détecteur de présence ABB KNX MINI premium
8 mètres
Portée (avec hauteur de montage de 2.5 m, 3 m et 4 m) : circulaire.
Diamètre de détection de personnes assises : 5 m, 6.5 m et 9 m.
Diamètre de détection de personnes se déplaçant : 6.5 m, 8 m et 10.5 m.
Profondeur visible : 16 mm. 4 voies Variation de l'éclairage en fonction du niveau
6131/21-24-500
de luminosité souhaité dans la pièce et commande de chauffage, ventilation, climatisation
(CVC) sur détection de mouvements. Détection avec deux seuils de désactivation et fonction
de surveillance intégrée.
Régulation constante de lumière : 2 entrées indépendantes maxi, 2 sorties de commutation
maxi de plafonniers, sur détection de luminosité et valeur de consigne. Thermostat
d'ambiance intégré. 10 fonctions de réception IR paramétrables (canal blanc de l'émetteur),
5 logiques (portes, temporisation, minuterie). Pondération de 2 sondes de luminosité
externe maxi et du capteur de luminosité interne. Coupleur de bus intégré.
Raccordements : Ligne KNX : Raccordement par borne de bus.
Plage de luminosité : 1 à 1000 lux. Hauteur de montage : 2 m – 4 m.
Protection IP 20. Plage de température : – 5 °C à 45 °C.
Dimensions : (L x l x P) : 80 mm x 80 mm x 45 mm.
Profondeur de montage : 29 mm.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Blanc studio mat – 6131/21-24-500 2CKA006132A0344 589353 1 0.13
Aluminium argent – 6131/21-183-500 2CKA006132A0345 589354 1 0.13
1TXH000594C0301_1
