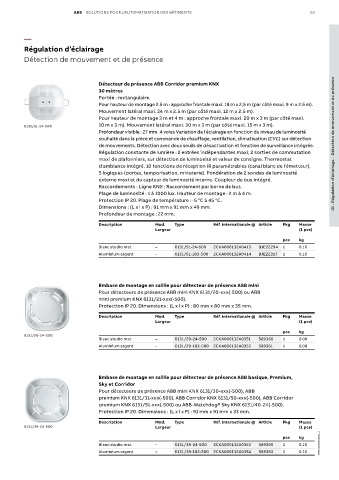

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 53

—
Régulation d’éclairage
Détection de mouvement et de présence

Détecteur de présence ABB Corridor premium KNX
30 mètres
Portée : rectangulaire.
Pour hauteur de montage 2.5 m : approche frontale maxi. 18 m x 2,5 m (par côté maxi. 9 m x 2.5 m).
Mouvement latéral maxi. 24 m x 2.5 m (par côté maxi. 12 m x 2.5 m).
Pour hauteur de montage 3 m et 4 m : approche frontale maxi. 20 m x 3 m (par côté maxi.
6131/51-24-500 10 m x 3 m). Mouvement latéral maxi. 30 m x 3 m (par côté maxi. 15 m x 3 m).
Profondeur visible : 27 mm. 4 voies Variation de l'éclairage en fonction du niveau de luminosité
souhaité dans la pièce et commande de chauffage, ventilation, climatisation (CVC) sur détection
de mouvements. Détection avec deux seuils de désactivation et fonction de surveillance intégrée. 01 - Régulation d’éclairage - Détection de mouvement et de présence
Régulation constante de lumière : 2 entrées indépendantes maxi, 2 sorties de commutation
maxi de plafonniers, sur détection de luminosité et valeur de consigne. Thermostat
d'ambiance intégré. 10 fonctions de réception IR paramétrables (canal blanc de l'émetteur),
5 logiques (portes, temporisation, minuterie). Pondération de 2 sondes de luminosité
externe maxi et du capteur de luminosité interne. Coupleur de bus intégré.
Raccordements : Ligne KNX : Raccordement par borne de bus.
Plage de luminosité : 1 à 1000 lux. Hauteur de montage : 2 m à 4 m.
Protection IP 20. Plage de température : -5 °C à 45 °C.
Dimensions : (L x l x P) : 91 mm x 91 mm x 49 mm.
Profondeur de montage : 22 mm.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Blanc studio mat – 6131/51-24-500 2CKA006132A0413 BJE22294 1 0.16
Aluminium argent – 6131/51-183-500 2CKA006132A0414 BJE22317 1 0.16

Embase de montage en saillie pour détecteur de présence ABB mini
Pour détecteurs de présence ABB mini KNX 6131/20-xxx(-500) ou ABB
mini premium KNX 6131/21-xxx(-500).
Protection IP 20. Dimensions : (L x l x P) : 80 mm x 80 mm x 35 mm.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
6131/29-24-500
Blanc studio mat – 6131/29-24-500 2CKA006132A0351 589360 1 0.08
Aluminium argent – 6131/29-183-500 2CKA006132A0352 589361 1 0.08

Embase de montage en saillie pour détecteur de présence ABB basique, Premium,
Sky et Corridor
Pour détecteurs de présence ABB mini KNX 6131/30-xxx(-500), ABB
premium KNX 6131/31-xxx(-500), ABB Corridor KNX 6131/50-xxx(-500), ABB Corridor
premium KNX 6131/51-xxx(-500) ou ABB-Watchdog® Sky KNX 6131/40-24(-500).
Protection IP 20. Dimensions : (L x l x P) : 91 mm x 91 mm x 33 mm.
Description Mod. Type Réf. internationale @ Article Pkg Masse
6131/39-24-500 Largeur (1 pce)
pce kg
Blanc studio mat – 6131/39-24-500 2CKA006132A0353 589366 1 0.10 1TXH000594C0301_1
Aluminium argent – 6131/39-183-500 2CKA006132A0354 589363 1 0.10
