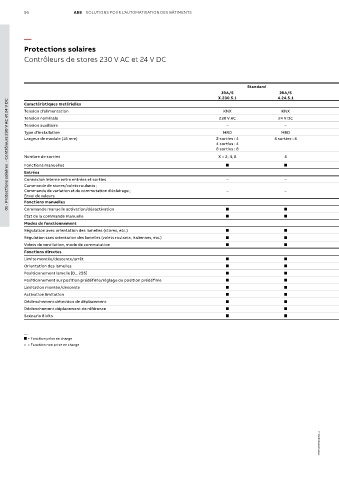

56 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Protections solaires
Contrôleurs de stores 230 V AC et 24 V DC

Standard Standard SMI
JRA/S JRA/S JRA/S JRA/S JRA/S SJR/S JA/S
X.230.5.1 4.24.5.1 X.230.2.1 X.230.1.1 6.230.3.1 4.24.2.1 4.SMI.1M
01 - Protections solaires - Contrôleurs 230 V AC et 24 V DC
Caractéristiques matérielles
Tension d'alimentation KNX KNX KNX KNX KNX KNX KNX
Tension nominale 230 V AC 24 V DC 230 V AC 230 V AC 230 V AC 24 V DC 230 V AC
Tension auxiliaire – – – – – 230 V AC 230 V AC
Type d'installation MRD MRD MRD MRD MRD MRD MRD
Largeur de module (18 mm) 2 sorties : 4 4 sorties : 4 2 sorties : 4 2 sorties : 4 6 sorties : 12 4 sorties : 4 4 sorties : 4
4 sorties : 4 4 sorties : 4 4 sorties : 4
8 sorties : 8 8 sorties : 8 8 sorties : 8
4 x 4 SMI LoVo 4 x 4 SMI
Nombre de sorties X = 2, 4, 8 4 X = 2, 4, 8 X = 2, 4, 8 6
(mode simultané) (mode simultané)
Fonctions manuelles – –
Entrées
Connexion interne entre entrées et sorties – – – – – –
Commande de stores/volets roulants ;
Commande de variation et de commutation d'éclairage ; – – – – – –
Envoi de valeurs
Fonctions manuelles
Commande manuelle activation/désactivation – –
État de la commande manuelle – –
Modes de fonctionnement
Régulation avec orientation des lamelles (stores, etc.)
Régulation sans orientation des lamelles (volets roulants, italiennes, etc.)
Volets de ventilation, mode de commutation – –
Fonctions directes
Limite montée/descente/arrêt –
Orientation des lamelles
Positionnement lamelle [0…255]
Positionnement sur position prédéfinie/réglage de position prédéfinie –
Limitation montée/descente –
Activation limitation –
Déclenchement détection de déplacement – – – – –
Déclenchement déplacement de référence – –
Scénario 8 bits

—
= Fonction prise en charge
– = Fonction non prise en charge

1TXH000594C0301_1
