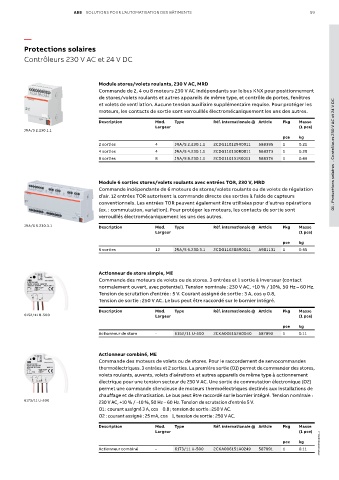

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 59

—
Protections solaires
Contrôleurs 230 V AC et 24 V DC

Module stores/volets roulants, 230 V AC, MRD
Commande de 2, 4 ou 8 moteurs 230 V AC indépendants sur le bus KNX pour positionnement
de stores/volets roulants et autres appareils de même type, et contrôle de portes, fenêtres
et volets de ventilation. Aucune tension auxiliaire supplémentaire requise. Pour protéger les
moteurs, les contacts de sortie sont verrouillés électromécaniquement les uns des autres.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
JRA/S 2.230.1.1
pce kg
2 sorties 4 JRA/S 2.230.1.1 2CDG110129R0011 588395 1 0.21
4 sorties 4 JRA/S 4.230.1.1 2CDG110130R0011 588373 1 0.25 01 - Protections solaires - Contrôleurs 230 V AC et 24 V DC
8 sorties 8 JRA/S 8.230.1.1 2CDG110131R0011 588374 1 0.46

Module 6 sorties stores/volets roulants avec entrées TOR, 230 V, MRD
Commande indépendante de 6 moteurs de stores/volets roulants ou de volets de régulation
d’air. 12 entrées TOR autorisent la commande directe des sorties à l’aide de capteurs
conventionnels. Les entrées TOR peuvent également être utilisées pour d’autres opérations
(ex. : commutation, variation). Pour protéger les moteurs, les contacts de sortie sont
verrouillés électromécaniquement les uns des autres.
JRA/S 6.230.3.1 Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
6 sorties 12 JRA/S 6.230.3.1 2CDG110208R0011 A901131 1 0.55

Actionneur de store simple, ME
Commande des moteurs de volets ou de stores. 3 entrées et 1 sortie à inverseur (contact
normalement ouvert, avec potentiel). Tension nominale : 230 V AC, +10 % / 10%, 50 Hz – 60 Hz.
Tension de scrutation d'entrée : 5 V. Courant assigné de sortie : 3 A, cos φ 0.8,
Tension de sortie : 250 V AC. Le bus peut être raccordé sur le bornier intégré.

Description Mod. Type Réf. internationale @ Article Pkg Masse
6152/11 U-500 Largeur (1 pce)
pce kg
Actionneur de store - 6152/11 U-500 2CKA006152A0040 587893 1 0.11

Actionneur combiné, ME
Commande des moteurs de volets ou de stores. Pour le raccordement de servocommandes
thermoélectriques. 3 entrées et 2 sorties. La première sortie (O1) permet de commander des stores,
volets roulants, auvents, volets d’aérations et autres appareils de même type à actionnement
électrique pour une tension secteur de 230 V AC. Une sortie de commutation électronique (O2)
permet une commande silencieuse de moteurs thermoélectriques destinés aux installations de
chauffage et de climatisation. Le bus peut être raccordé sur le bornier intégré. Tension nominale :
6173/11 U-500 230 V AC, +10 % / –10 %, 50 Hz – 60 Hz. Tension de scrutation d’entrée 5 V.
O1 : courant assigné 3 A, cos φ 0.8 ; tension de sortie : 250 V AC.
O2 : courant assigné : 25 mA, cos φ 1, tension de sortie : 250 V AC.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
1TXH000594C0301_1
pce kg
Actionneur combiné - 6173/11 U-500 2CKA006151A0249 587891 1 0.11
