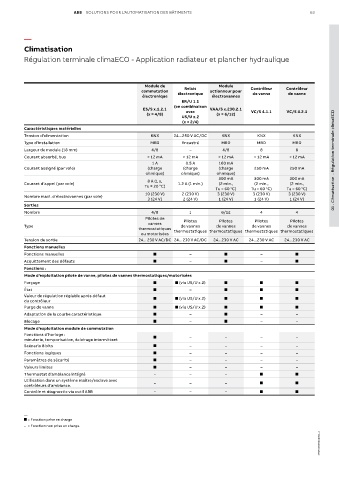

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 63

—
Climatisation
Régulation terminale climaECO - Application radiateur et plancher hydraulique

Module de Module
commutation Relais actionneur pour Contrôleur Contrôleur
électronique électronique électrovannes de vanne de vanne
ER/U 1.1
(en combinaison
ES/S x.1.2.1 avec VAA/S x.230.2.1 VC/S 4.1.1 VC/S 4.2.1
(x = 4/8) (x = 6/12)
US/U x.2
(x = 2/4)
Caractéristiques matérielles
Tension d'alimentation KNX 24...250 V AC/DC KNX KNX KNX
Type d'installation MRD Encastré MRD MRD MRD
Largeur de module (18 mm) 4/8 – 4/8 8 8
Courant absorbé, bus < 12 mA < 12 mA < 12 mA < 12 mA < 12 mA
1 A 0.5 A 160 mA 01 - Climatisation - Régulation terminale climaECO
Courant assigné (par voie) (charge (charge (charge 250 mA 250 mA
ohmique) ohmique) ohmique)
300 mA 300 mA 300 mA
8 A (1 s,
Courant d’appel (par voie) 1.2 A (1 min.) (2 min., (2 min., (2 min.,
Tu = 20 °C)
Tu = 60 °C) Tu = 60 °C) Tu = 60 °C)
10 (230 V) 2 (230 V) 3 (230 V) 3 (230 V) 3 (230 V)
Nombre maxi. d'électrovannes (par voie)
3 (24 V) 2 (24 V) 1 (24 V) 1 (24 V) 1 (24 V)
Sorties
Nombre 4/8 1 6/12 4 4
Pilotes de
vannes Pilotes Pilotes Pilotes Pilotes
Type de vannes de vannes de vannes de vannes
thermostatiques
ou motorisées thermostatiques thermostatiques thermostatiques thermostatiques
Tension de sortie 24... 230 V AC/DC 24... 230 V AC/DC 24...230 V AC 24...230 V AC 24...230 V AC
Fonctions manuelles
Fonctions manuelles – –
Acquittement des défauts – –
Fonctions :
Mode d’exploitation pilote de vanne, pilotes de vannes thermostatiques/motorisées
Forçage (via US/U x.2)
État –
Valeur de régulation réglable après défaut
du contrôleur (via US/U x.2)
Purge de vanne (via US/U x.2)
Adaptation de la courbe caractéristique – – –
Blocage – – –
Mode d’exploitation module de commutation
Fonctions d’horloge : – – – –
minuterie, temporisation, éclairage intermittent
Scénario 8 bits – – – –
Fonctions logiques – – – –
Paramètres de sécurité – – – –
Valeurs limites – – – –
Thermostat d’ambiance intégré – – –
Utilisation dans un système maître/esclave avec
contrôleurs d’ambiance. – – –
Contrôle et diagnostic via outil ABB – – –

—
= Fonction prise en charge
– = Fonction non prise en charge
