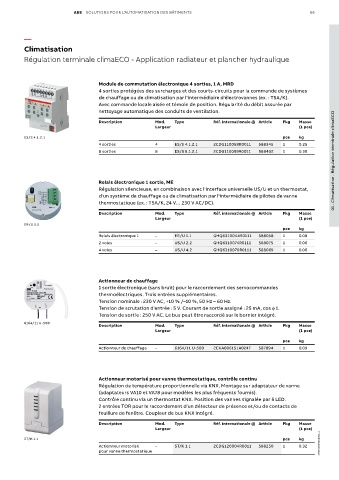

Page 65 - Solutions d'Automatisation Batiments

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 65

—
Climatisation
Régulation terminale climaECO - Application radiateur et plancher hydraulique

Module de commutation électronique 4 sorties, 1 A, MRD
4 sorties protégées des surcharges et des courts-circuits pour la commande de systèmes
de chauffage ou de climatisation par l'intermédiaire d'électrovannes (ex. : TSA/K).
Avec commande locale aisée et témoin de position. Régularité du débit assurée par
nettoyage automatique des conduits de ventilation.
01 - Climatisation - Régulation terminale climaECO
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

ES/S 4.1.2.1 pce kg
4 sorties 4 ES/S 4.1.2.1 2CDG110058R0011 588345 1 0.25
8 sorties 8 ES/S 8.1.2.1 2CDG110059R0011 588402 1 0.38

Relais électronique 1 sortie, ME
Régulation silencieuse, en combinaison avec l'interface universelle US/U et un thermostat,
d'un système de chauffage ou de climatisation par l'intermédiaire de pilotes de vanne
thermostatique (ex. : TSA/K, 24 V… 230 V AC/DC).
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
ER/U 1.1
pce kg
Relais électronique 1 – ER/U 1.1 GHQ6310044R0111 588058 1 0.08
2 voies – US/U 2.2 GHQ6310074R0111 588075 1 0.06
4 voies – US/U 4.2 GHQ6310070R0111 588069 1 0.06

Actionneur de chauffage
1 sortie électronique (sans bruit) pour le raccordement des servocommandes
thermoélectriques. Trois entrées supplémentaires.
Tension nominale : 230 V AC, +10 % /–10 %, 50 Hz – 60 Hz.
Tension de scrutation d'entrée : 5 V. Courant de sortie assigné : 25 mA, cos ϕ 1.
Tension de sortie : 250 V AC. Le bus peut être raccordé sur le bornier intégré.
6164/11 U-500
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Actionneur de chauffage – 6164/11 U-500 2CKA006151A0247 587894 1 0.09

Actionneur motorisé pour vanne thermostatique, contrôle continu
Régulation de température proportionnelle via KNX. Montage sur adaptateur de vanne
(adaptateurs VA10 et VA78 pour modèles les plus fréquents fournis).
Contrôle continu via un thermostat KNX. Position des vannes signalée par 5 LED.
2 entrées TOR pour le raccordement d'un détecteur de présence et/ou de contacts de
feuillure de fenêtre. Coupleur de bus KNX intégré.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

ST/K 1.1 pce kg
Actionneur motorisé – ST/K 1.1 2CDG120004R0011 588250 1 0.32 1TXH000594C0301_1
pour vanne thermostatique
