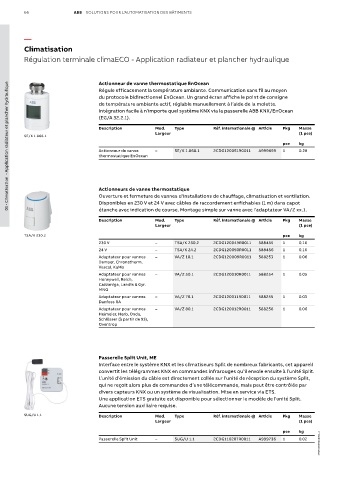

Page 66 - Solutions d'Automatisation Batiments

66 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Climatisation
Régulation terminale climaECO - Application radiateur et plancher hydraulique

Actionneur de vanne thermostatique EnOcean
01 - Climatisation - Application radiateur et plancher hydraulique
Régule efficacement la température ambiante. Communication sans fil au moyen
du protocole bidirectionnel EnOcean. Un grand écran affiche le point de consigne
de température ambiante actif, réglable manuellement à l’aide de la molette.
Intégration facile à n’importe quel système KNX via la passerelle ABB KNX/EnOcean
(EG/A 32.2.1).

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
SE/K 1.868.1
pce kg
Actionneur de vanne – SE/K 1.868.1 2CDG120051R0011 A999699 1 0.28
thermostatique EnOcean

Actionneurs de vanne thermostatique
Ouverture et fermeture de vannes d'installations de chauffage, climatisation et ventilation.
Disponibles en 230 V et 24 V avec câbles de raccordement enfichables (1 m) dans capot
étanche avec indication de course. Montage simple sur vanne avec l'adaptateur VA/Z xx.1.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
TSA/K 230.2 pce kg
230 V – TSA/K 230.2 2CDG120049R0011 588455 1 0.16
24 V – TSA/K 24.2 2CDG120050R0011 588456 1 0.16
Adaptateur pour vannes – VA/Z 10.1 2CDG120009R0011 588253 1 0.06
Dumser, Chronatherm,
Vescal, KaMo
Adaptateur pour vannes – VA/Z 50.1 2CDG120010R0011 588254 1 0.05
Honeywell, Reich,
Cazzaniga, Landis & Gyr.
MNG
Adaptateur pour vannes – VA/Z 78.1 2CDG120011R0011 588255 1 0.03
Danfoss RA
Adaptateur pour vannes – VA/Z 80.1 2CDG120012R0011 588256 1 0.06
Heimeier, Herb, Onda,
Schlösser (à partir de 93),
Oventrop

Passerelle Split Unit, ME
Interface entre le système KNX et les climatiseurs Split de nombreux fabricants, cet appareil
convertit les télégrammes KNX en commandes infrarouges qu’il envoie ensuite à l’unité Split.
L’unité d’émission du câble est directement collée sur l’unité de réception du système Split,
qui ne reçoit alors plus de commandes d’une télécommande, mais peut être contrôlée par
divers capteurs KNX ou un système de visualisation. Mise en service via ETS.
Une application ETS gratuite est disponible pour sélectionner le modèle de l’unité Split.
Aucune tension auxiliaire requise.
SUG/U 1.1 Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
1TXH000594C0301_1
Passerelle Split Unit – SUG/U 1.1 2CDG110207R0011 A999736 1 0.02
