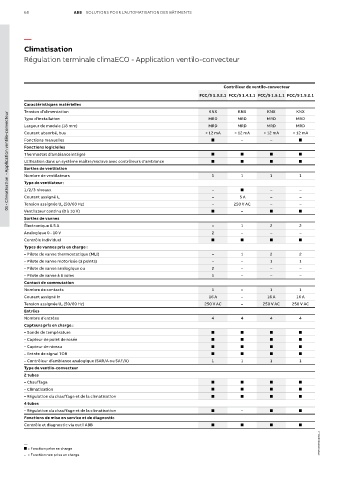

Page 68 - Solutions d'Automatisation Batiments

68 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Climatisation
Régulation terminale climaECO - Application ventilo-convecteur

Contrôleur de ventilo-convecteur
FCC/S 1.3.2.1 FCC/S 1.4.1.1 FCC/S 1.5.1.1 FCC/S 1.5.2.1
Caractéristiques matérielles
KNX
KNX
KNX
KNX
Tension d'alimentation < 12 mA < 12 mA < 12 mA < 12 mA
01 - Climatisation - Application ventilo-convecteur Fonctions manuelles 1 1 – 1 – 1
Type d'installation
MRD
MRD
MRD
MRD
MRD
MRD
MRD
Largeur de module (18 mm)
MRD
Courant absorbé, bus
Fonctions logicielles
Thermostat d’ambiance intégré
Utilisation dans un système maître/esclave avec contrôleurs d’ambiance
Sorties de ventilation
Nombre de ventilateurs
Type de ventilateur :
1/2/3 niveaux
5 A
Courant assigné I n
Tension assignée U n (50/60 Hz)
Ventilateur continu (0 à 10 V) – – – 250 V AC – – – – – –
–
Sorties de vannes
Électronique 0.5 A – 1 2 2
Analogique 0 - 10 V 2 – – –
Contrôle individuel
Types de vannes pris en charge :
– Pilote de vanne thermostatique (MLI) – 1 2 2
– Pilote de vanne motorisée (3 points) – – 1 1
– Pilote de vanne analogique ou 2 – – –
– Pilote de vanne à 6 voies 1 – – –
Contact de commutation
Nombre de contacts 1 – 1 1
Courant assigné In 16 A – 16 A 16 A
Tension assignée U n (50/60 Hz) 250 V AC – 250 V AC 250 V AC
Entrées
Nombre d’entrées 4 4 4 4
Capteurs pris en charge :
– Sonde de température
– Capteur de point de rosée
– Capteur de niveau
– Entrée de signal TOR
– Contrôleur d’ambiance analogique (SAR/A ou SAF/A) 1 1 1 1
Type de ventilo-convecteur
2 tubes
– Chauffage
– Climatisation
– Régulation du chauffage et de la climatisation
4 tubes
– Régulation du chauffage et de la climatisation –
Fonctions de mise en service et de diagnostic
Contrôle et diagnostic via outil ABB

— 1TXH000594C0301_1
= Fonction prise en charge
– = Fonction non prise en charge
