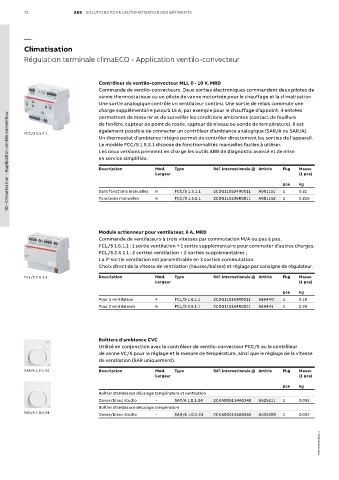

72 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Climatisation
Régulation terminale climaECO - Application ventilo-convecteur

Contrôleur de ventilo-convecteur MLI, 0 - 10 V, MRD
Commande de ventilo-convecteurs. Deux sorties électroniques commandent deux pilotes de
vanne thermostatique ou un pilote de vanne motorisée pour le chauffage et la climatisation.
Une sortie analogique contrôle un ventilateur continu. Une sortie de relais commute une
charge supplémentaire jusqu'à 16 A, par exemple pour le chauffage d’appoint. 4 entrées
01 - Climatisation - Application ventilo-convecteur Un thermostat d’ambiance intégré permet de contrôler directement les sorties de l’appareil.
permettent de mesurer et de surveiller les conditions ambiantes (contact de feuillure
de fenêtre, capteur de point de rosée, capteur de niveau ou sonde de température). Il est
également possible de connecter un contrôleur d’ambiance analogique (SAR/A ou SAR/A).
FCC/S 1.5.2.1
Le modèle FCC/S 1.5.2.1 dispose de fonctionnalités manuelles faciles à utiliser.
Les deux versions prennent en charge les outils ABB de diagnostic avancé et de mise
en service simplifiée.
Masse
Type
Mod.
Description
Réf. internationale @ Article
Pkg
Largeur
(1 pce)
kg
pce
A901151
1
2CDG110234R0011
0.21
Sans fonctions manuelles
6
FCC/S 1.5.1.1
6
FCC/S 1.5.2.1
Fonctions manuelles
Module actionneur pour ventilateur, 6 A, MRD 2CDG110235R0011 A901152 1 0.215
Commande de ventilateurs à trois vitesses par commutation M/A ou pas à pas.
FCL/S 1.6.1.1 : 1 sortie ventilation + 1 sortie supplémentaire pour commuter d'autres charges.
FCL/S 2.6.1.1 : 2 sorties ventilation + 2 sorties supplémentaires ;
La 2 sortie ventilation est paramétrable en 3 sorties commutation.
e
Choix direct de la vitesse de ventilation (hausse/baisse) et réglage par consigne de régulateur.
FCL/S 2.6.1.1 Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Pour 1 ventilateur 4 FCL/S 1.6.1.1 2CDG110163R0011 588440 1 0.18
Pour 2 ventilateurs 6 FCL/S 2.6.1.1 2CDG110164R0011 588441 1 0.26

Boîtiers d'ambiance CVC
Utilisé en conjonction avec le contrôleur de ventilo-convecteur FCC/S ou le contrôleur
de vanne VC/S pour le réglage et la mesure de température, ainsi que le réglage de la vitesse
de ventilation (SAR uniquement).

SAF/A 1.0.1-24 Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Boîtier d'ambiance décalage température et ventilation
Davos/blanc studio – SAF/A 1.0.1-24 2CKA006134A0348 A525211 1 0.092
Boîtier d'ambiance décalage température
SAR/A 1.0.1-24
Davos/blanc studio – SAR/A 1.0.1-24 2CKA006134A0346 A525209 1 0.092
