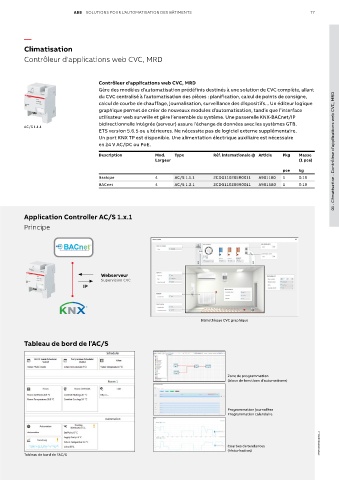

Page 77 - Solutions d'Automatisation Batiments

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 77

—
Climatisation
Contrôleur d'applications web CVC, MRD

Contrôleur d'applications web CVC, MRD
Gère des modèles d’automatisation prédéfinis destinés à une solution de CVC complète, allant
du CVC centralisé à l’automatisation des pièces : planification, calcul de points de consigne,
calcul de courbe de chauffage, journalisation, surveillance des dispositifs... Un éditeur logique
graphique permet de créer de nouveaux modules d’automatisation, tandis que l’interface
utilisateur web surveille et gère l’ensemble du système. Une passerelle KNX-BACnet/IP
bidirectionnelle intégrée (serveur) assure l’échange de données avec les systèmes GTB.
AC/S 1.1.1
ETS version 5.6.5 ou ultérieures. Ne nécessite pas de logiciel externe supplémentaire.
Un port KNX TP est disponible. Une alimentation électrique auxiliaire est nécessaire
en 24 V AC/DC ou PoE.
Description Mod. Type Réf. internationale @ Article Pkg Masse 01 - Climatisation - Contrôleur d’applications web CVC, MRD
Largeur (1 pce)

pce kg
Basique 4 AC/S 1.1.1 2CDG110205R0011 A901180 1 0.19
BACnet 4 AC/S 1.2.1 2CDG110206R0011 A901580 1 0.19

Application Controller AC/S 1.x.1
Principe

Webserveur
Supervision CVC
IP

Bibliothèque CVC graphique

Tableau de bord de l’AC/S

Zone de programmation
(blocs de fonctions d’automatisme)

Programmation journalière
Programmation calendaire

1TXH000594C0301_1

Courbes de tendances
(historisation)
Tableau de bord de l’AC/S
