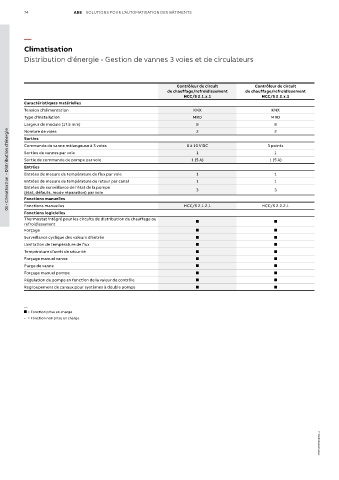

74 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Climatisation
Distribution d'énergie - Gestion de vannes 3 voies et de circulateurs

Contrôleur de circuit Contrôleur de circuit
de chauffage/refroidissement de chauffage/refroidissement
HCC/S 2.1.x.1 HCC/S 2.2.x.1
Caractéristiques matérielles
Tension d'alimentation KNX KNX
Type d'installation MRD MRD
8
8
Largeur de module (17.5 mm) 0 à 10 V DC 3 points
01 - Climatisation - Distribution d'énergie Sorties de vannes par voie 1 (5 A) 1 (5 A)
2
2
Nombre de voies
Sorties
Commande de vanne mélangeuse à 3 voies
1
1
Sortie de commande de pompe par voie
Entrées
1
1
Entrées de mesure de température de flux par voie
Entrées de mesure de température de retour par canal
1
1
Entrées de surveillance de l’état de la pompe
3
3
(état, défauts, mode réparation) par voie
Fonctions manuelles
Fonctions manuelles
Fonctions logicielles HCC/S 2.1.2.1 HCC/S 2.2.2.1
Thermostat intégré pour les circuits de distribution de chauffage ou
refroidissement
Forçage
Surveillance cyclique des valeurs d’entrée
Limitation de température de flux
Température d’arrêt de sécurité
Forçage manuel vanne
Purge de vanne
Forçage manuel pompe
Régulation de pompe en fonction de la valeur de contrôle
Regroupement de canaux pour systèmes à double pompe

—
= Fonction prise en charge
– = Fonction non prise en charge

1TXH000594C0301_1
