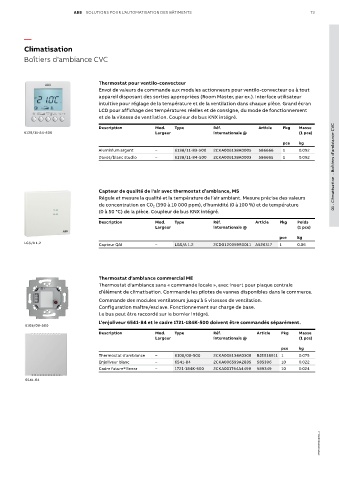

Page 73 - Solutions d'Automatisation Batiments

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 73

—
Climatisation
Boîtiers d'ambiance CVC

Thermostat pour ventilo-convecteur
Envoi de valeurs de commande aux modules actionneurs pour ventilo-convecteur ou à tout
appareil disposant des sorties appropriées (Room Master, par ex.). Interface utilisateur
intuitive pour réglage de la température et de la ventilation dans chaque pièce. Grand écran
LCD pour affichage des températures réelles et de consigne, du mode de fonctionnement
et de la vitesse de ventilation. Coupleur de bus KNX intégré.
01 - Climatisation - Boîtiers d'ambiance CVC
Description Mod. Type Réf. Article Pkg Masse
6138/11-84-500 Largeur internationale @ (1 pce)
pce kg
Aluminium argent – 6138/11-83-500 2CKA006138A0005 586666 1 0.092
Davos/blanc studio – 6138/11-84-500 2CKA006138A0003 586665 1 0.092

Capteur de qualité de l'air avec thermostat d’ambiance, MS
Régule et mesure la qualité et la température de l’air ambiant. Mesure précise des valeurs
de concentration en C0 2 (390 à 10 000 ppm), d’humidité (0 à 100 %) et de température
(0 à 50 °C) de la pièce. Coupleur de bus KNX intégré.
Description Mod. Type Réf. Article Pkg Poids
Largeur internationale @ (1 pce)

pce kg
LGS/A 1.2 Capteur QAI – LGS/A 1.2 2CDG120059R0011 A526317 1 0.06

Thermostat d'ambiance commercial ME
Thermostat d'ambiance sans « commande locale », avec insert pour plaque centrale
d’élément de climatisation. Commande les pilotes de vannes disponibles dans le commerce.
Commande des modules ventilateurs jusqu'à 5 vitesses de ventilation.
Configuration maître/esclave. Fonctionnement sur charge de base.
Le bus peut être raccordé sur le bornier intégré.
L'enjoliveur 6541-84 et le cadre 1721-184K-500 doivent être commandés séparément.
6108/08-500
Description Mod. Type Réf. Article Pkg Masse
Largeur internationale @ (1 pce)
pce kg
Thermostat d'ambiance – 6108/08-500 2CKA006134A0308 BJE518911 1 0.075
Enjoliveur blanc – 6541-84 2CKA006599A2835 585396 10 0.022
Cadre future® linear – 1721-184K-500 2CKA001754A4498 589349 10 0.024

6541-84
