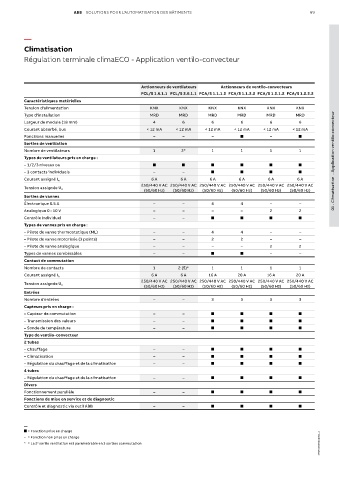

ABB  SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS                                 69




          —
          Climatisation
          Régulation terminale climaECO - Application ventilo-convecteur




                                                   Actionneurs de ventilateurs  Actionneurs de ventilo-convecteurs
                                                   FCL/S 1.6.1.1 FCL/S 2.6.1.1 FCA/S 1.1.1.2 FCA/S 1.1.2.2 FCA/S 1.2.1.2 FCA/S 1.2.2.2
          Caractéristiques matérielles
          Tension d'alimentation                      KNX       KNX       KNX        KNX       KNX       KNX
          Type d'installation                         MRD       MRD       MRD       MRD        MRD       MRD
          Largeur de module (18 mm)                    4         6         6          6         6         6
          Courant absorbé, bus                       < 12 mA   < 12 mA   < 12 mA   < 12 mA   < 12 mA    < 12 mA
          Fonctions manuelles                          –         –         –                    –
          Sorties de ventilation
          Nombre de ventilateurs                       1         2*        1          1         1         1
          Types de ventilateurs pris en charge :                                                                      01 - Climatisation  - Application ventilo-convecteur
          – 1/2/3 niveaux ou
          – 3 contacts individuels                     –         –
                                                      6 A       6 A        6 A       6 A       6 A       6 A
          Courant assigné I n
                                                   250/440 V AC   250/440 V AC   250/440 V AC   250/440 V AC   250/440 V AC   250/440 V AC
          Tension assignée U n
                                                    (50/60 Hz)  (50/60 Hz)  (50/60 Hz)  (50/60 Hz)  (50/60 Hz)  (50/60 Hz)
          Sorties de vannes
          Électronique 0.5 A                           –         –         4          4         –         –
          Analogique 0 - 10 V                          –         –         –          –         2         2
          Contrôle individuel                          –         –
          Types de vannes pris en charge :
          – Pilote de vanne thermostatique (ML)        –         –         4          4         –         –
          – Pilote de vanne motorisée (3 points)       –         –         2          2         –         –
          – Pilote de vanne analogique                 –         –         –          –         2         2
          Types de vannes combinables                  –         –                              –         –
          Contact de commutation
          Nombre de contacts                           1        2 (5)*     1          1         1         1
                                                      6 A       6 A       16 A      20 A       16 A      20 A
          Courant assigné I n
                                                   250/440 V AC   250/440 V AC   250/440 V AC   250/440 V AC   250/440 V AC   250/440 V AC
          Tension assignée U n
                                                    (50/60 Hz)  (50/60 Hz)  (50/60 Hz)  (50/60 Hz)  (50/60 Hz)  (50/60 Hz)
          Entrées
          Nombre d’entrées                             –         –         3          3         3         3
          Capteurs pris en charge :
          – Capteur de commutation                     –         –
          – Transmission des valeurs                   –         –
          – Sonde de température                       –         –
          Type de ventilo-convecteur
          2 tubes
          – Chauffage                                  –         –
          – Climatisation                              –         –
          – Régulation du chauffage et de la climatisation  –    –
          4 tubes
          – Régulation du chauffage et de la climatisation  –    –
          Divers
          Fonctionnement parallèle                     –         –
          Fonctions de mise en service et de diagnostic
          Contrôle et diagnostic via outil ABB         –         –



          —
           = Fonction prise en charge
                                                                                                                 1TXH000594C0301_1
          –  =  Fonction non prise en charge
          *  =  La 2 e  sortie ventilation est paramétrable en 3 sorties commutation
